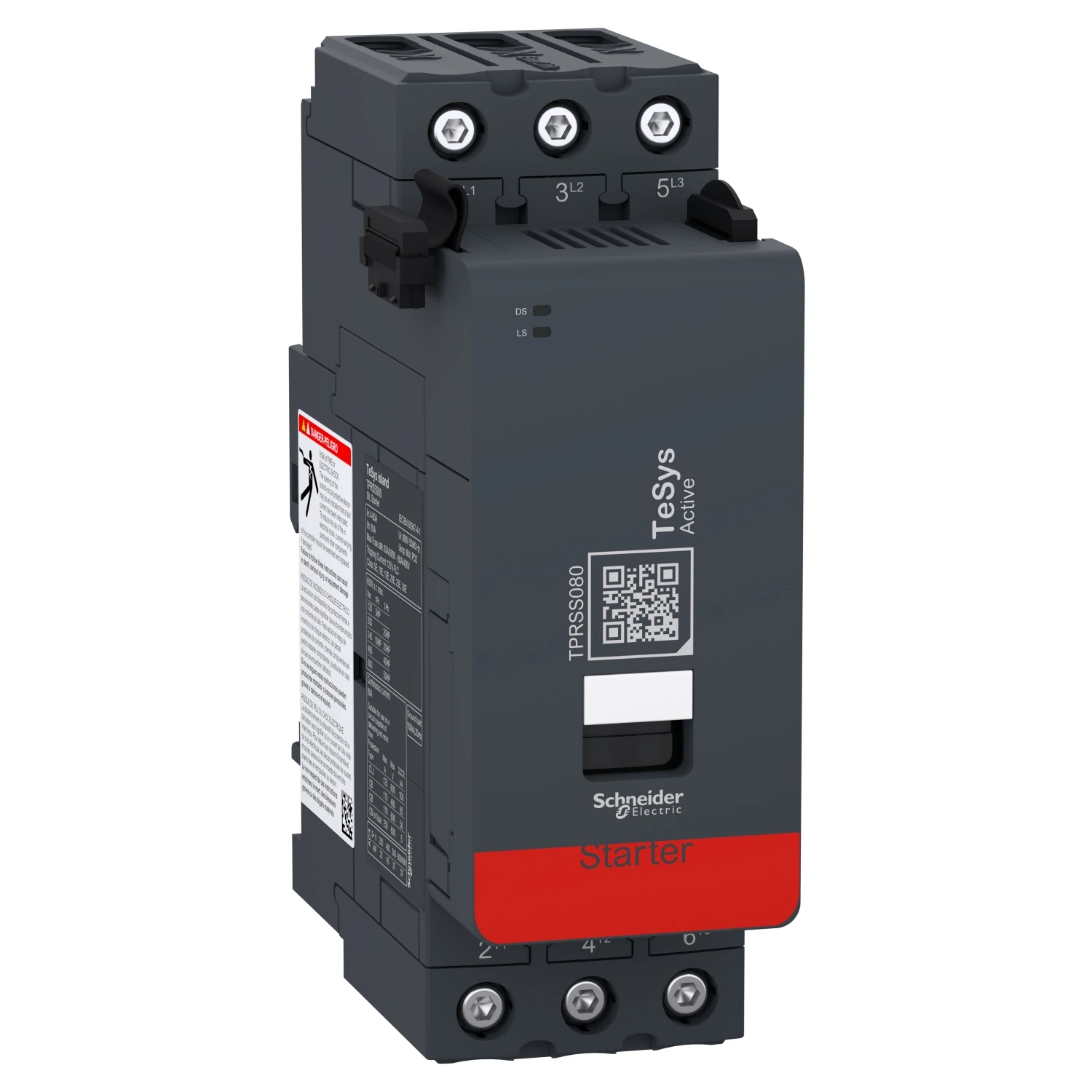

TPRSS080
Bezpośredni rozrusznik safety TeSys Island, 3-polowy, 80 A, 690 V. Podłączony do wyspy TPRBC steruje, chroni i monitoruje obciążenia do 80A oraz silniki do 37kW przy 400V (40hp przy 480V). Wraz z modułem TPRSM001 i zewnętrznym urządzeniem zabezpieczającym może być stosowany w układach bezpieczeństwa maszynowego zgodnych z normą IEC 61508. Zapewnia funkcje ochrony silnika, w tym przeciążenie termiczne (nastawa 4-80A, klasa wyłączania 5-30), utratę fazy, asymetrię i odwrócenie fazy, długi rozruch (przeciągnięcie), zablokowany wirnik (zacięcie), ograniczenie częstotliwości załączeń, wykrywanie prądu doziemienia. Monitorowanie obciążenia obejmuje maksymalne/średnie napięcia i prądy, liczbę cykli przełączania, liczbę usterek, moc czynną i bierną/energię w wyspach zawierających moduł napięciowy TPRVM001. Montaż wykonuje się na szynie DIN wraz z innymi modułami w konfiguracji TeSys Island. Posiada certyfikaty zgodności z wieloma normami (IEC, UL, CSA, CCC, EAC) i Green Premium (RoHS/REACh). Posiada certyfikat bezpieczeństwa cybernetycznego Achilles na poziomie 2.
Parametry podstawowe: |
gama produktów: |
|
Nazwa produktu: |
|
skrócona nazwa urządzenia: |
|
Typ produktu lub komponentu: |
|
rodzaj rozrusznika: |
|
funkcja modułu: |
| Wykrywanie obecności napięcia poprzedzającego |
| Zabezpieczenie linii elektrycznej i obciążenia |
| Monitorowanie mocy i energii po podłączeniu do modułu napięciowego TPRVM |
| Funkcja bezpiecznego zatrzymania dostępna po połączeniu z modułem TPRSM |
|
moc silnika w kW: |
| 18,5 kW at 230 V 50 Hz (AC-3) |
| 37 kW at 380...415 V 50 Hz (AC-3) |
| 37 kW at 440 V 50 Hz (AC-3) |
| 37 kW at 500 V 50 Hz (AC-3) |
| 37 kW at 690 V 50 Hz (AC-3) |
|
motor power HP (UL / CSA): |
| 5 hp at 120 V prąd przemienny (AC) 60 Hz for 1 faza motors |
| 10 hp at 240 V prąd przemienny (AC) 60 Hz for 1 faza motors |
| 20 hp at 208 V prąd przemienny (AC) 60 Hz for 3 fazy motors |
| 20 hp at 240 V prąd przemienny (AC) 60 Hz for 3 fazy motors |
| 40 hp at 480 V prąd przemienny (AC) 60 Hz for 3 fazy motors |
| 50 hp at 600 V prąd przemienny (AC) 60 Hz for 3 fazy motors |
|
Znamionowe napięcie łączeniowe [Ue]: |
| ≤ 690 V prąd przemienny (AC) 47...63 Hz for overvoltage cat. II |
|
Znamionowy prąd łączeniowy [Ie]: |
| 66 A (at <50 °C) at ≤ 440 V AC-3 |
| 80 A (at <50 °C) at ≤ 440 V AC-1 |
|
Znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith]: |
|
Znamionowe napięcie izolacji [Ui]: |
| 690 V zgodnie z IEC 60947-4-1 |
| 600 V zgodnie z UL 60947-4-1 |
| 600 V zgodnie z CSA C22.2 No 60947-4-1 |
|
znamionowe napięcie udarowe wytrzymywane [Uimp]: |
| 6 kV zgodnie z IEC 61010-1 |
|
zakres nastaw zabezpieczenia cieplnego: |
|
klasa wyzwalania w przypadku przeciazenia: |
|
RESET: |
| Remotely or automatically |
|
Irms znamionowy prąd załączany: |
| 1000 A at 440 V conforming to IEC 60947 |
|
Znamionowy prąd wyłączalny: |
| 1000 A at 440 V conforming to IEC 60947 |
|
[Icw] znamionowy prąd krótkotrwały wytrzymywany: |
| 900 A 40 °C - 1 s |
| 520 A 40 °C - 10 s |
| 260 A 40 °C - 1 min. |
| 110 A 40 °C - 10 min |
|
srednia impedancja: |
|
strata mocy na biegun: |
|
napięcie sterujące [Uc]: |
| 24 V DC supplied by the bus coupler |
|
obciążenie prądowe: |
| 80 mA contactor sealed |
| 500 mA contactor closing |
|
strata mocy w watach (W) : |
|
Parametry uzupełniające: |
trwałość mechaniczna : |
|
trwałość elektryczna: |
| 0,75 Mcykli 66 A AC-3 przy Ue 440 V |
| 0,5 Mcykli 80 A AC-1 przy Ue 440 V |
|
Maximum operating rate: |
|
czas pracy: |
| < 80 ms zamykanie |
| < 80 ms otwieranie |
|
Wymiary |
Szerokość : |
|
Wysokość: |
|
Głębokość : |
|
Sposób montażu : |
| Poziomy i pionowy (35 mm szyna symetryczna DIN) |
|
Warunki otoczenia |
Stopień ochrony: |
|
Temperatura otoczenia (praca): |
| od -10 °C do 50 °C bez zmniejszania wartości znamionowych |
| od 50 °C do 60 °C ze zmniejszaniem prądu |
|
Temepratura otoczenia dla przechowywania: |
|
Korzyści
- Zabezpieczenie przeciążeniowe, zwarciowe, monitoring faz i mocy z opcją rejestracji danych.
- Żywotność do 6 mln cykli mechanicznych i 0,75 mln cykli elektrycznych (AC-3, 440 V).
- Obsługa funkcji Safe Stop (kategorie 0/1), certyfikaty SIL 2 i PL d.
- Montaż na szynie DIN, zdalne sterowanie, kompatybilność z modułami (np. TPRBC).
