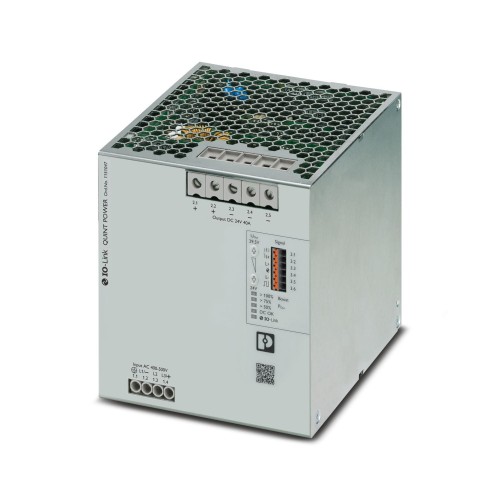

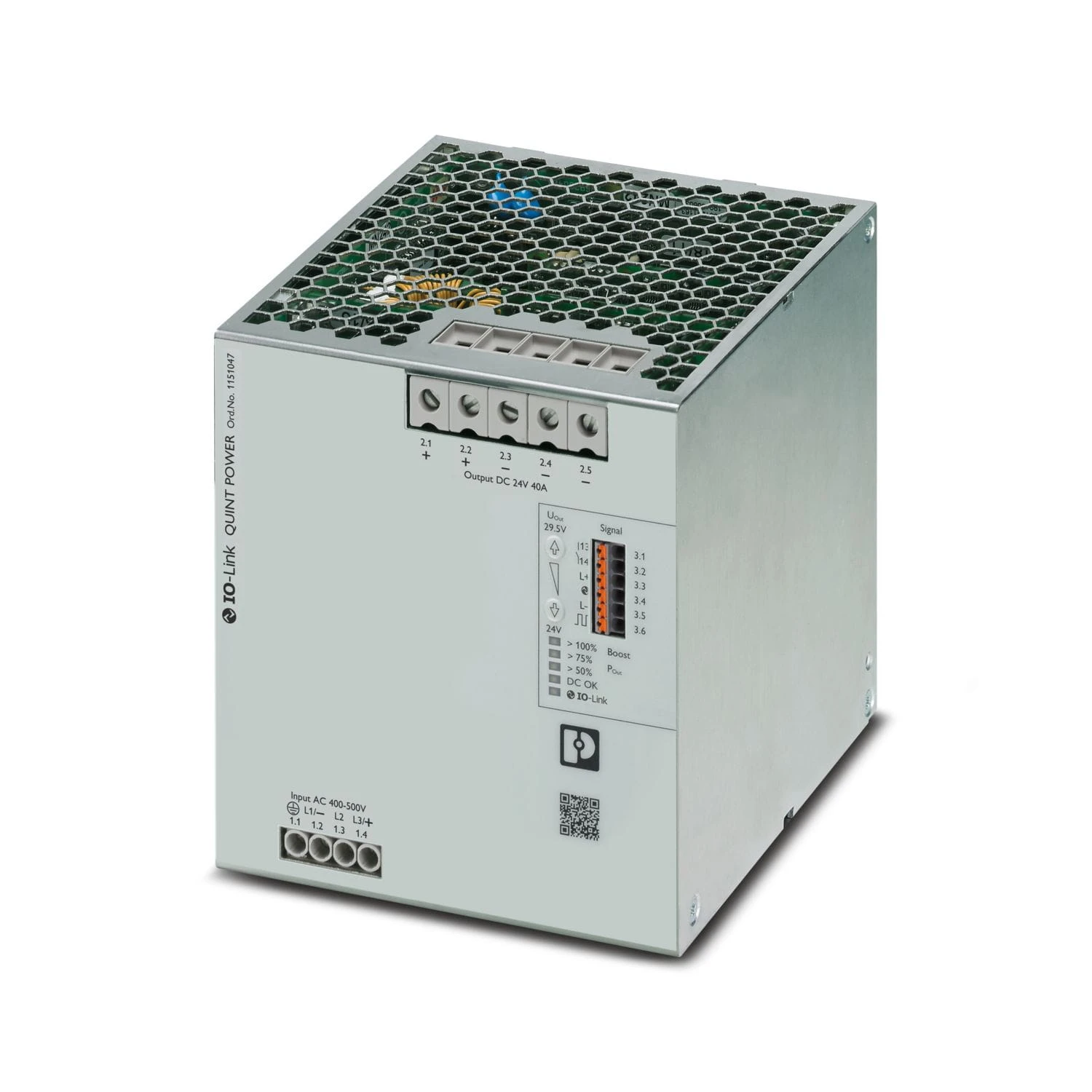

Zasilacze
Nasze zasilacze są niezawodne i idealnie dopasowane do każdej aplikacji. W naszym różnorodnym portfolio produktów znajdziesz zasilacze na szynę DIN, które różnią się konstrukcją, mocą oraz funkcjami. Dzięki temu są doskonałym wyborem dla wielu branż, takich jak przemysł motoryzacyjny, budowa maszyn, przemysł przetwórczy oraz do branży okrętowej.
Produkt |
Typ produktu: |
|
Rodzina produktów: |
|
Tryb AC |
Zakres napięcia wejściowego: |
| Zakres jest od 3x 400 V AC do 500 V AC |
| Tolerancja -20 % ... +10 % |
| Zakres jest od 2x 400 V AC do 500 V AC |
| Tolerancja -10 % ... +10 % |
|
Zakres częstotliwości : |
| od 50 Hz do 60 Hz |
| Tolerancja ±10 Hz |
|
Czas podtrzymywania zasilania: |
| typ. 26 ms (3x 400 V AC) |
| typ. 26 ms (3x 480 V AC) |
|
Pobór prądu: |
| typ. 3x 1,8 A (400 V AC) |
| typ. 3x 1,5 A (480 V AC) |
| typ. 2x 3 A (400 V AC) |
| typ. 2x 2,5 A (480 V AC) |
| typ. 3x 1,5 A (500 V AC) |
| typ. 2x 2,4 A (500 V AC) |
|
Znamionowy pobór mocy : |
|
Układ ochronny : |
| Ochrona przed prądami przejściowymi; Warystor, Iskiernik
gazowany |
|
Tryb DC |
Zakres napięcia wejściowego: |
| Zakres jest od ± 260 V DC do 300 V DC |
| Tolerancja -13 % ... +30 % |
|
Pobór prądu : |
| 2,2 A (±260 V DC) |
| 1,9 A (±300 V DC) |
|
Znamionowy pobór mocy : |
|
Dane wyjściowe |
Sprawność: |
| typ. 95,4 % (400 V AC) |
| typ. 95,4 % (480 V AC) |
|
moc wyjściowa: |
|
Czas rozruchu: |
| < 1 s (UOut (10 % ... 90 %)) |
|
Wysoka niezawodność: MTBF |
| > 849,000 godzin przy 25 °C |
| > 517,000 godzin przy 40 °C |
| > 236,000 godzin przy 60 °C |
|
Możliwość łączenia równoległego: |
| Tak, w celu redundancji i zwiększenia mocy |
|
Możliwość łączenia szeregowego: |
|
Montaż |
Sposób montażu |
| Montaż na szynie montażowej |
|
Pozycja montażu |
| Szyna DIN pozioma NS 35, EN 60715 |
|
Wymiary |
| Szerokość: 120 mm |
| Wysokość: 130 mm |
| Głębokość: 125 mm |
|
Warunki otoczenia |
Stopień ochrony |
|
Temperatura otoczenia |
| od -25 °C do 70 °C (> 60°C obniżenie parametrów znamionowych: 2,5 % za każdy K) |
|
Oznaczenie normy: Normy/Przepisy |
Aplikacje kolejowe |
| EN 50121-3-2 |
| EN 50121-5 |
| IEC 62236-3-2 |
| IEC 62236-5 |
|
HART FSK Physical Layer Test Specification Compliance |
| Napięcie wyjściowe UOut zgodne |
|
Normatywne ograniczenie wyższych harmonicznych prądu sieci |
|
Normatywne niskie napięcie ochronne |
| IEC 61010-1 (SELV) |
| IEC 61010-2-201 (PELV) |
|
Normatywna pewna separacja |
|
Norma – Wymagania bezpieczeństwa dla urządzeń
pomiarowych, sterujących, regulacyjnych i laboratoryjnych |
|
Normatywne bezpieczeństwo transformatorów |
|
Ładowanie akumulatora |
|
Dopuszczenie - wymogi przemysłu półprzewodnikowego w
odniesieniu do spadków napięcia zasilania. |
| SEMI F47-0706, EN 61000-4-11 |
|
Korzyści
- Umożliwia łatwą rozbudowę systemu, niezawodne uruchamianie dużych obciążeń oraz wyzwalanie wyłączników nadprądowych.
- Wysoka odporność na zakłócenia dzięki gazowanemu iskiernikowi (do 6 kV) oraz czas podtrzymania zasilania w razie awarii sieci wynoszący ≥ 20 ms.
- Funkcja prewencyjnego monitorowania zgłasza krytyczne stany robocze przed wystąpieniem awarii.
- Możliwość integracji ze wszystkimi sieciami przemysłowymi dzięki wbudowanemu interfejsowi IO-Link oraz bezpośrednie połączenie z QUINT-UPS lub systemem wyłączników CAPAROC.
