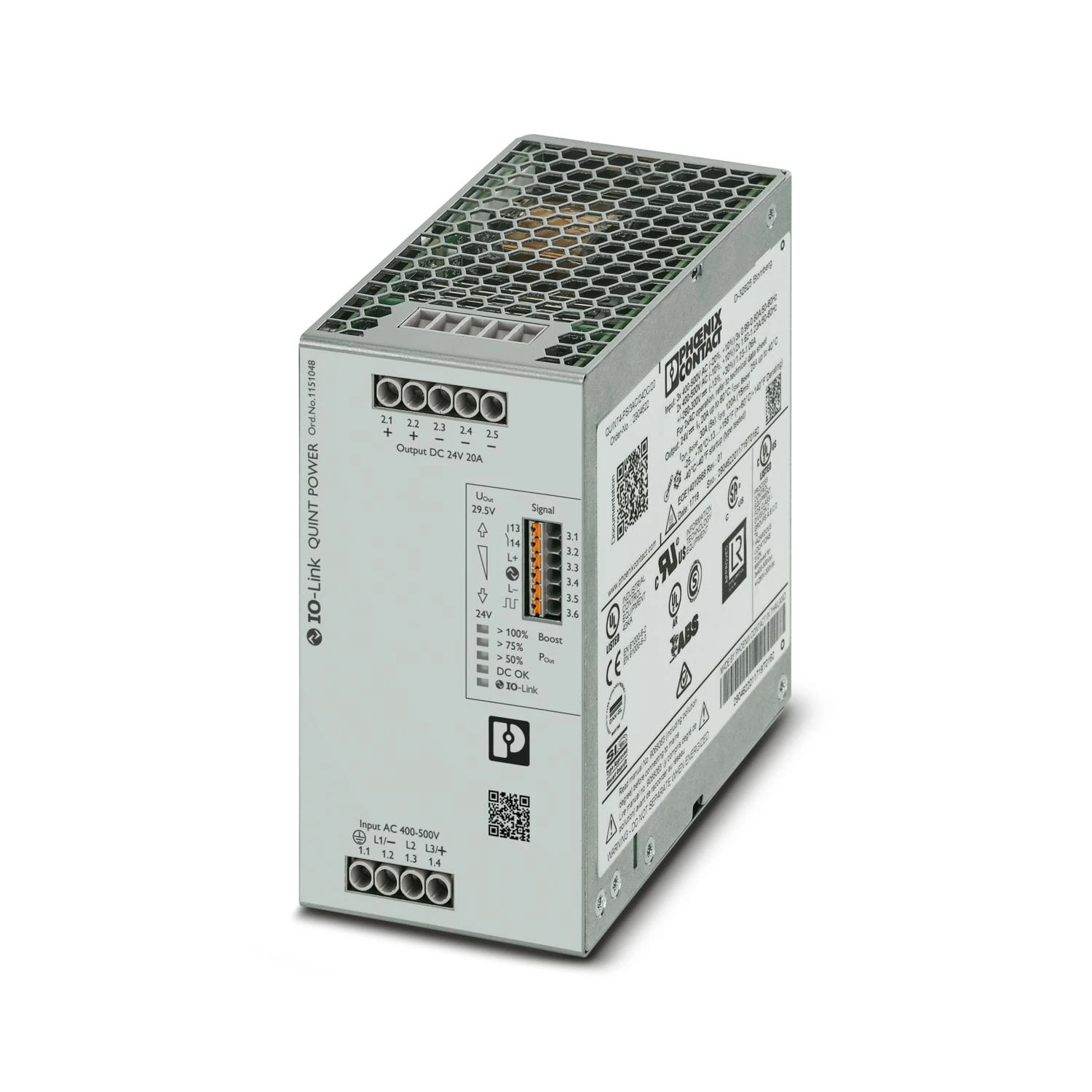

Zasilacze
Nasze zasilacze są niezawodne i idealnie dopasowane do każdej aplikacji. W naszym różnorodnym portfolio produktów znajdziesz zasilacze na szynę DIN, które różnią się konstrukcją, mocą oraz funkcjami. Dzięki temu są doskonałym wyborem dla wielu branż, takich jak przemysł motoryzacyjny, budowa maszyn, przemysł przetwórczy oraz do branży okrętowej.
Produkt |
Typ produktu: |
|
Rodzina produktów: |
|
Tryb AC |
Zakres napięcia wejściowego: |
| Zakres jest od 3x 400 V AC do 500 V AC |
| Tolerancja -20 % ... +10 % |
| Zakres jest od 2x 400 V AC do 500 V AC |
| Tolerancja -10 % ... +10 % |
|
Zakres częstotliwości: |
| od 50 Hz do 60 Hz |
| Tolerancja ±10 Hz |
|
Czas podtrzymywania zasilania: |
| typ. 33 ms (3x 400 V AC) |
| typ. 33 ms (3x 480 V AC) |
|
Pobór prądu: |
| typ. 3x 0,99 A (400 V AC) |
| typ. 3x 0,81 A (480 V AC) |
| typ. 2x 1,62 A (400 V AC) |
| typ. 2x 1,37 A (480 V AC) |
| typ. 3x 0,8 A (500 V AC) |
| typ. 2x 1,23 A (500 V AC) |
|
Znamionowy pobór mocy : |
|
Układ ochronny : |
| Ochrona przed prądami przejściowymi; Warystor, Iskiernik
gazowany |
|
Tryb DC |
Zakres napięcia wejściowego: |
| Zakres jest od ± 260 V DC do 300 V DC |
| Tolerancja -13 % ... +30 % |
|
Pobór prądu : |
| 1,23 A (± 260 V DC) |
| 1,06 A (±300 V DC) |
|
Dane wyjściowe |
Sprawność: |
| typ. 94,1 % (400 V AC) |
| typ. 94,9 % (480 V AC) |
|
Odporność na zwarcia i test biegu jałowego: |
|
moc wyjściowa: |
|
Czas rozruchu: |
| < 80 ms (UOut (10 % ... 90 %)) |
|
Wysoka niezawodność: MTBF |
| > 985,000 godzin przy 25 °C |
| > 638,000 godzin przy 40 °C |
| > 311,000 godzin przy 40 °C |
|
Możliwość łączenia równoległego: |
| Tak, w celu redundancji i zwiększenia mocy |
|
Możliwość łączenia szeregowego: |
|
Montaż |
Sposób montażu |
| Montaż na szynie montażowej |
|
Pozycja montażu |
| Szyna DIN pozioma NS 35, EN 60715 |
|
Wymiary |
| Szerokość: 70 mm |
| Wysokość: 130 mm |
| Głębokość: 125 mm |
|
Warunki otoczenia |
Stopień ochrony |
|
Temperatura otoczenia |
| od -25 °C do 70 °C (> 60°C obniżenie parametrów znamionowych: 2,5 % za każdy K) |
|
Oznaczenie normy: Normy/Przepisy |
Aplikacje kolejowe |
| EN 50121-3-2 |
| EN 50121-5 |
| IEC 62236-3-2 |
| IEC 62236-5 |
|
Normatywne ograniczenie wyższych harmonicznych prądu sieci |
|
Normatywne bezpieczeństwo elektryczne |
| IEC 60950-1/VDE 0805 (SELV) |
|
Normatywne niskie napięcie ochronne |
| IEC 61010-1 (SELV) |
| IEC 61010-2-201 (PELV) |
|
Normatywna pewna separacja |
| IEC 61558-2-16 |
| IEC 61010-2-201 |
|
Norma – Wymagania bezpieczeństwa dla urządzeń
pomiarowych, sterujących, regulacyjnych i laboratoryjnych |
|
Normatywne bezpieczeństwo transformatorów |
|
Ładowanie akumulatora |
|
Dopuszczenie - wymogi przemysłu półprzewodnikowego w
odniesieniu do spadków napięcia zasilania |
| SEMI F47-0706, EN 61000-4-11 |
|
Korzyści
- Maksymalna moc wyjściowa umożliwia prostą rozbudowę systemu, niezawodne uruchamianie dużych obciążeń oraz wyzwalanie wyłączników nadprądowych.
- Wysoka odporność na zakłócenia dzięki zintegrowanemu iskiernikowi gazowanemu (do 6 kV) oraz czasowi podtrzymania zasilania w razie awarii sieci wynoszącemu ≥ 20 ms.
- Funkcja prewencyjnego monitorowania zgłasza krytyczne stany robocze przed wystąpieniem awarii.
- Możliwość integracji we wszystkich sieciach przemysłowych dzięki wbudowanemu interfejsowi IO-Link oraz bezpośrednie połączenie z QUINT-UPS lub systemem wyłączników CAPAROC.
