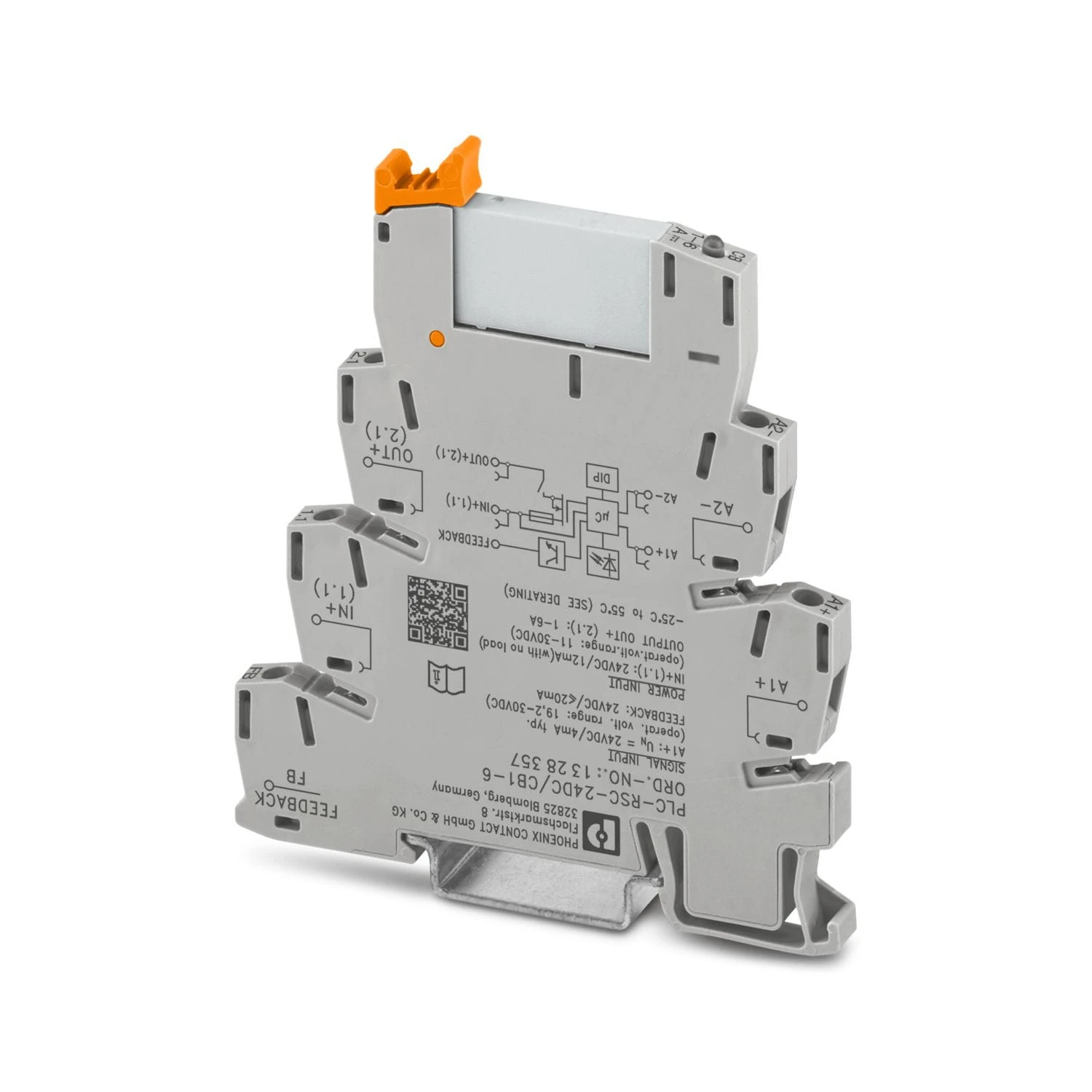

PLC-RSC- 24DC/1/CB1-6 - Moduł przekaźnika | 1328357

Przejdź do sekcji Opinie
Dostępność:
duża ilość
Odbiór osobisty za darmo

odbiór w siedzibie firmy

Cena 40,42 zł
bez 23% VAT

Ceny podane bez kosztów dostawy.

sztuka
Zapytaj o produkt
Udostępnij

Opis

Cechy produktu

Koszty dostawy

Opinie

Produkty powiązane

Przetworniki pomiarowe prądu AC i przetworniki pomiarowe prądu AC/DC

Tutaj znajdziesz odpowiedni przetwornik pomiarowy do mierzenia prądów stałych, zmiennych i odkształconych. Oferta zawiera różne opcje dla szerokiego zakresu pomiarowego: od bardzo małych prądów, zaczynając od 0 mA do 100 mA, aż po większe prądy do 600 A. Aby szybko dodać dodatkowe punkty pomiarowe w istniejących instalacjach, warto skorzystać z wariantów z wyjmowanym czujnikiem Rogowskiego.
Przetworniki pomiarowe prądu AC i przetworniki pomiarowe prądu AC/DC

Właściwości produktu:

Typ produktu:

Moduł przekaźnika

Rodzina produktów:

PLC-INTERFACE

Zastosowanie:

z wbudowanym wyłącznikiem elektronicznym

Rodzaj pracy:

100 % współczynnik pracy

Dane wejściowe

Napięcie robocze (UN):
24 V DC (UIn+ - UA2)

Zakres napięcia roboczego (DC):
od 19,2 V DC do 30 V DC(UIn+ - UA2)

Pobór prądu (In+):
12 mA

Prąd wyzwalający (IN):
1 A (nastawny)
2 A (nastawny)
3 A (nastawny)
4 A (nastawny)
5 A (nastawny)
6 A (ustawienie wstępne)

Strata mocy:
0,06 W (bez obciążenia, A1 low)
0,4 W (bez obciążenia, A1 high)
≤ 1,6 W (Tryb normalny)

Przełączanie: Wejście przełączające A1

Nominalne napięcie włączenia:
24 V (UA1 - UA2)

Zakres napięcia włączenia
od 11 V do 30 V (UA1 - UA2)

Zakres napięcia wyłączenia:
od 0 V do 2 V (UA1 - UA2)

Pobór prądu (IA1):
4 mA (24 V)

Czas załączenia:
36 ms

Czas wyłączenia:
10 ms

Częstotliwość łąCzenia:
≤ 2,5 Hz

Dane wyjściowe

Spadek napięcia:
0,16 V (6 A, UIn+ - Uout)

Zwarciowa zdolność łączeniowa:
100 A DC
300 A DC (≤ 5 zwarć)

Element Fail-Safe:
15 A

Ograniczenie przepięcia :
≤ 33 V

Max. obciążenie pojemnościowe :
12000 µF (W zależności od ustawienia prądu i dostępnego prądu zwarciowego)

Czas wyłączenia ():
≤ 15 ms (Zwarcie ≥ 3 x IN)
0,1 s (Zwarcie 2 ... ≤ 3 x IN)
1 s (Zwarcie 1,5 ... ≤ 2 x IN)
4 s (Zwarcie 1,1 ... ≤ 1,5 x IN)

Wyłączenie na skutek za niskiego napięcia:
≤ 17,8 V (aktywny)
≥ 19 V (nieaktywny)

Wyłączenie na skutek przepięcia:
≥ 30,5 V (aktywny)
≤ 29,5 V (nieaktywny)

Czas oczekiwania:
5 s (Pomiędzy impulsami)

Liczba:
5 (Próby uruchomienia w trybie Hiccup)

Wymiary

Szerokość :
6,2 mm

Wysokość:
80 mm

Głębokość :
94 mm

Sposób montażu:
Montaż na szynie montażowej

Warunki otoczenia

Stopień ochrony:
IP20

Stopień ochrony (Miejsce montażu):
≤ IP54

Temperatura otoczenia:
od -25 °C do 55 °C (Uwzględnić obniżenie parametrów znamionowych w stanie podłączonym szeregowo)

Wysokość:
≤ 2000 m (bez redukcji)
≤ 3000 m (Ze współczynnikiem korekcji temperatury otoczenia (praca) x 0,88)

Dopuszczalna wilgotność powietrza (praca):
95 %

Korzyści

  • Wbudowany bezpiecznik fail-safe chroni przed zwarciami.
  • Niskie straty mocy (≤1,6 W).
  • Działa w szerokim zakresie temperatur i wilgotności.
  • Tylko 6,2 mm szerokości, oszczędza miejsce w szafach.
  • Spełnia międzynarodowe standardy UL, IEC, EN.
