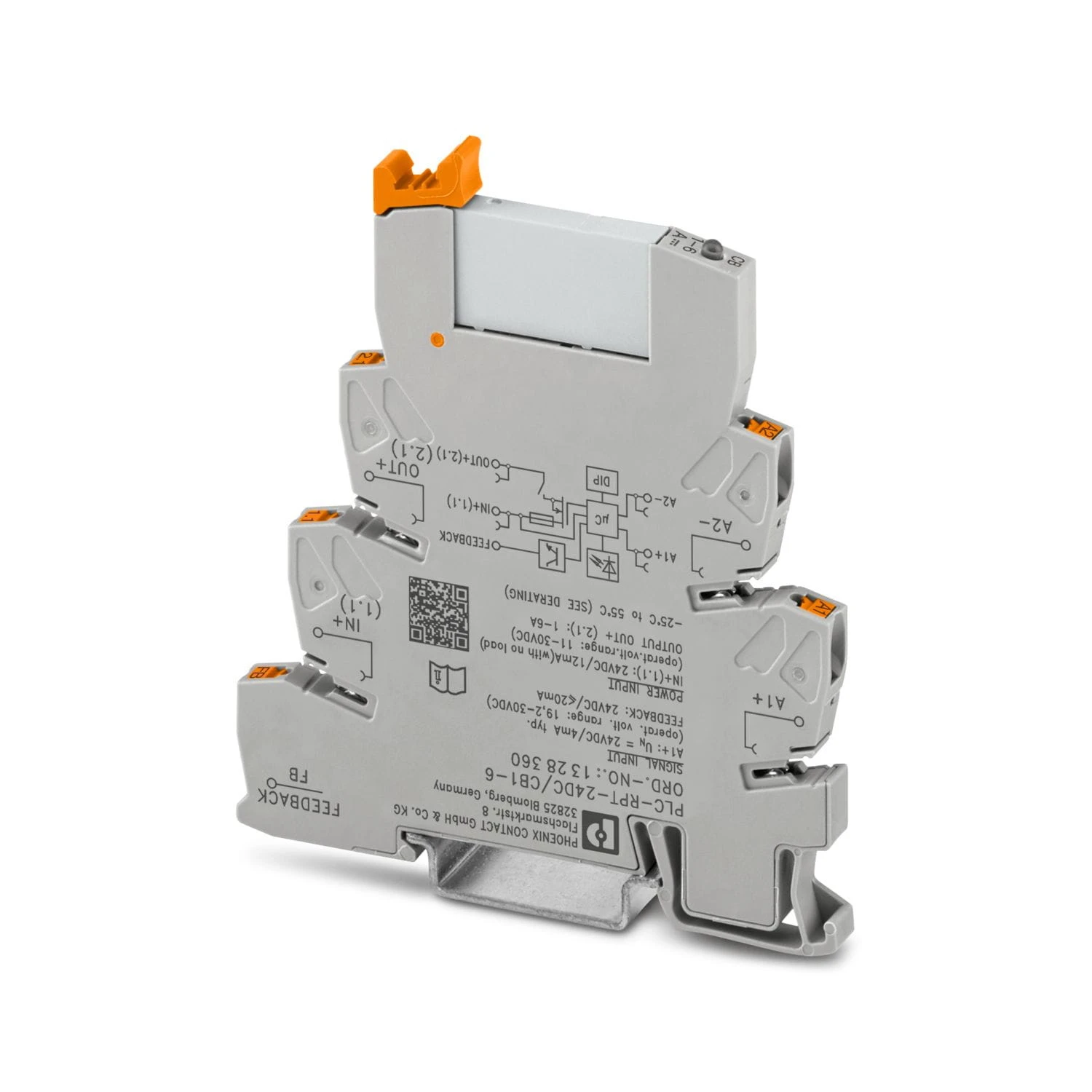

PLC-RPT- 24DC/1/CB1-6 - Moduł przekaźnika | 1328360

Przejdź do sekcji Opinie

Dostępność:

duża ilość

Odbiór osobisty za darmo

odbiór w siedzibie firmy

40,42 zł

bez 23% VAT

Ceny podane bez kosztów dostawy.

Ilość

sztuka

Zapytaj o produkt

Udostępnij

Opis

Cechy produktu

Koszty dostawy

Opinie

Produkty powiązane

Przetworniki pomiarowe prądu AC i przetworniki pomiarowe prądu AC/DC

Tutaj znajdziesz odpowiedni przetwornik pomiarowy do mierzenia prądów stałych, zmiennych i odkształconych. Oferta zawiera różne opcje dla szerokiego zakresu pomiarowego: od bardzo małych prądów, zaczynając od 0 mA do 100 mA, aż po większe prądy do 600 A. Aby szybko dodać dodatkowe punkty pomiarowe w istniejących instalacjach, warto skorzystać z wariantów z wyjmowanym czujnikiem Rogowskiego.

Właściwości produktu:

Typ produktu:

Moduł przekaźnika półprzewodnikowego

Rodzina produktów:

PLC-INTERFACE

Zastosowanie:

z wbudowanym wyłącznikiem elektronicznym

Rodzaj pracy:

100 % współczynnik pracy

Parametry elektryczne

Maksymalna utrata mocy w warunkach znamionowych:

< 1,6 W

Bezpiecznik:

elektroniczne

Dane wejściowe

Napięcie robocze U_N:

24 V DC

Zakres napięcia roboczego:

od 19,2 V DC do 30 V DC

Pobór prądu (In+):

12 mA

Prąd wyzwalający (I_N):

1 A (nastawny)

2 A (nastawny)

3 A (nastawny)

4 A (nastawny)

5 A (nastawny)

6 A (ustawienie wstępne)

Tolerancja pomiarowa:

± 15 %

Strata mocy:

0,06 W (bez obciążenia, A1 low)

0,4 W (bez obciążenia, A1 high)

< 1,6 W (Tryb normalny)

Wejście przełączające A1

Nominalne napięcie włączenia:

24 V (U_A1 - U_A2)

Zakres napięcia włączenia:

od 11 V DC do 30 V DC (U_A1 - U_A2)

Zakres napięcia wyłączenia:

od 0 V do 2 V (U_A1 - U_A2)

Pobór prądu (IA1):

4 mA (24 V)

Dane wyjściowe

Spadek napięcia:

0,16 V

Zwarciowa zdolność łączeniowa:

100 A DC

300 A DC

Element Fail-Safe:

15 A

Ograniczenie przepięcia:

> 33 V

Max. obciążenie pojemnościowe:

12000 µF (W zależności od ustawienia prądu i dostępnego prądu zwarciowego)

Czas wyłączenia ():

≤ 15 ms

0,1 s

1 s

4 s

Wyłączenie na skutek za niskiego napięcia:

≤ 17,8 V (aktywny)

≥ 19 V (nieaktywny)

Wyłączenie na skutek przepięcia:

≥ 30,5 V (aktywny)

≤ 29,5 V (nieaktywny)

Wymiary

Szerokość :

6,2 mm

Wysokość:

80 mm

Głębokość :

94 mm

Sposób montażu:

Montaż na szynie montażowej

Warunki otoczenia

Stopień ochrony:

IP20

Stopień ochrony (Miejsce montażu):

≥ IP54

Temperatura otoczenia (praca) :

od -25 °C do 55 °C

Temperatura otoczenia (składowanie/transport):

od -40 °C do 70 °C

Korzyści

Wbudowany bezpiecznik Fail-Safe i ochrona przed zwarciami.
Oszczędność miejsca na szynie DIN (szerokość 6,2 mm).
Regulowany prąd wyzwalający (1-6 A) z tolerancją ±15%.
Zabezpieczenie przed wyładowaniami elektrostatycznymi.
Praca w trudnych warunkach (-25°C do 55°C, do 3000 m n.p.m.).
