Phoenix Contact

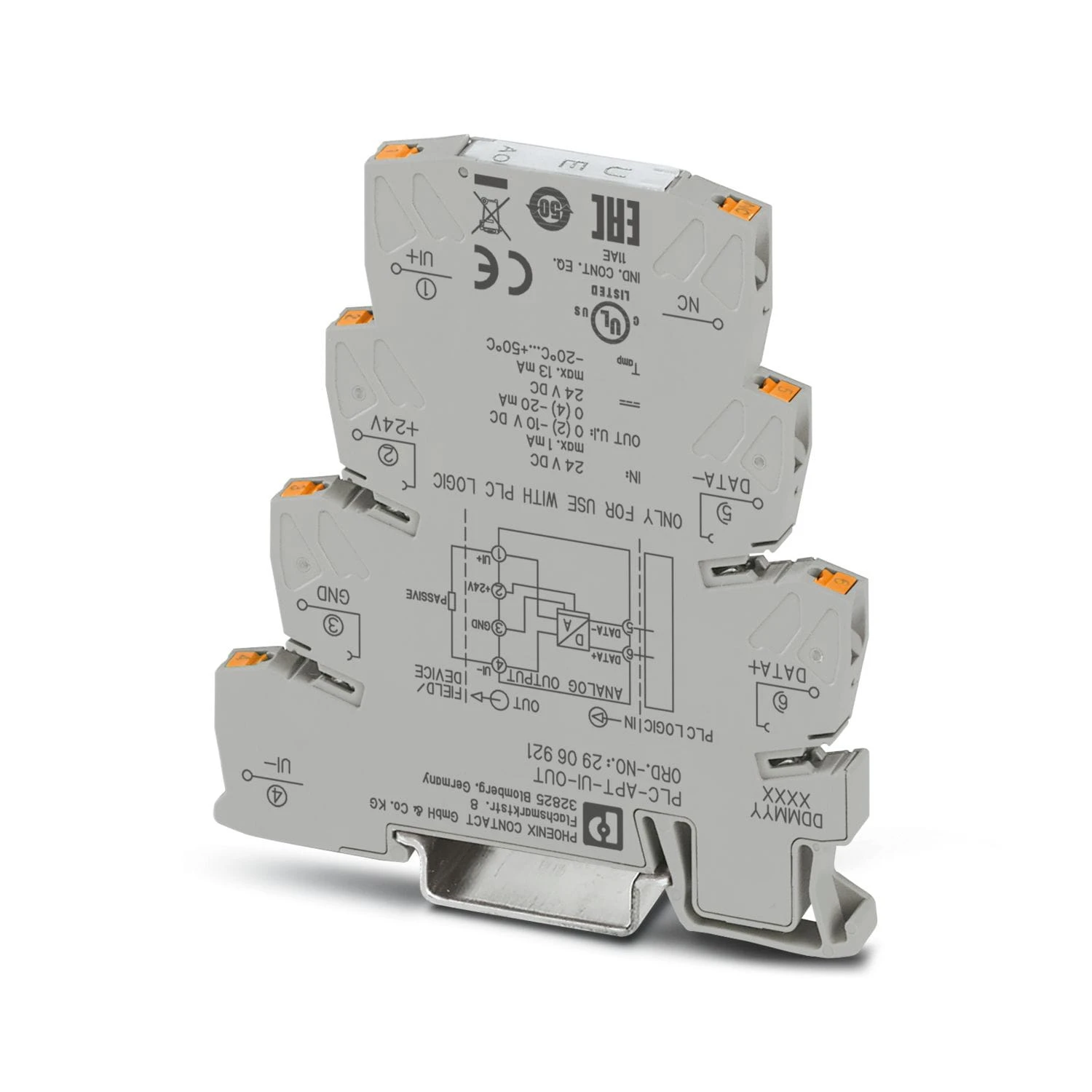

PLC-APT-UI-OUT - Moduł analogowy | 2906921

Przejdź do sekcji Opinie
Dostępność:
duża ilość
Odbiór osobisty za darmo

odbiór w siedzibie firmy

Cena 76,87 zł
bez 23% VAT

Ceny podane bez kosztów dostawy.

sztuka
Zapytaj o produkt
Udostępnij

Opis

Koszty dostawy

Opinie

Produkty powiązane

Przetworniki pomiarowe prądu AC i przetworniki pomiarowe prądu AC/DC

Tutaj znajdziesz odpowiedni przetwornik pomiarowy do mierzenia prądów stałych, zmiennych i odkształconych. Oferta zawiera różne opcje dla szerokiego zakresu pomiarowego: od bardzo małych prądów, zaczynając od 0 mA do 100 mA, aż po większe prądy do 600 A. Aby szybko dodać dodatkowe punkty pomiarowe w istniejących instalacjach, warto skorzystać z wariantów z wyjmowanym czujnikiem Rogowskiego.
Przetworniki pomiarowe prądu AC i przetworniki pomiarowe prądu AC/DC

Właściwości produktu:

Typ produktu:

Moduł rozszerzeń

Rodzina produktów:

PLC logic

Parametry elektryczne

Znamionowe napięcie izolacji :
50 V

Znamionowe napięcie udarowe:
0,5 kV

Znamionowe napięcie zasilania obwodu sterowniczego US:
24 V DC

Zakres znamionowego napięcia sterującego w odniesieniu do UN:
od 0,8 do 1,1

Nominalny sterujący prąd zasilania IS:
≤ 28 mA

Dane wejściowe

Napięcie znamionowe uruchamienia UC:
24 V DC

Prąd znamionowy uruchomoenia:
≤ 1 mA

Dane wyjściowe - Analogowe:

Oznaczenie wyjścia:
Wyjście analogowe napięcie

Liczba wyjść:
1

Sygnał wyjściowy napięcie:
od 0 V do 10 V
od 2 V do 10 V

Maksymalne napięcie wyjściowe:
12,3 V

tętnienia (ripple):
< 20 mVSS

obciążenie/moc wyjścia napięciowego:
10 kΩ

Ograniczenie przepięcia:
> 33 V

maksymalny błąd przenoszenia :
1 %

Rozdzielczość:
10 Bit (skalowanie na 0 do 1000)

Dane wyjściowe - Analogowe:

Oznaczenie wyjścia:
Wyjście analogowe prąd

Liczba wyjść:
1

Sygnał wyjściowy napięcie:
od 0 mA do 20 mA
od 4 mA do 20 mA

Maksymalne napięcie wyjściowe:
24,6 mA

obciążenie/moc wyjścia napięciowego:
500 Ω (20 mA)

Ograniczenie przepięcia:
> 33 V

maksymalny błąd przenoszenia :
1 %

Rozdzielczość:
10 Bit

Wymiary

Szerokość :
6,2 mm

Wysokość:
80 mm

Głębokość :
95 mm

Sposób montażu :
Montaż na szynie montażowej

Warunki otoczenia

Stopień ochrony:
IP20

Temperatura otoczenia (praca):
od -25 °C do 50 °C

Temperatura otoczenia (składowanie/transport):
od -25 °C do 70 °C

Korzyści

  • Wyjścia analogowe o wysokiej rozdzielczości (10 bitów) i niskim błędzie przenoszenia (1%) zapewniają dokładne sterowanie.
  • Wąska konstrukcja (6,2 mm szerokości) oszczędza miejsce w szafie sterowniczej.
  • Obsługuje zarówno sygnały napięciowe (0–10 V) jak i prądowe (0–20 mA).
  • Wbudowane zabezpieczenia przed przepięciami i błędnym podłączeniem.
  • Zaciski Push-in i dowolna pozycja montażu ułatwiają szybkie podłączenie.
