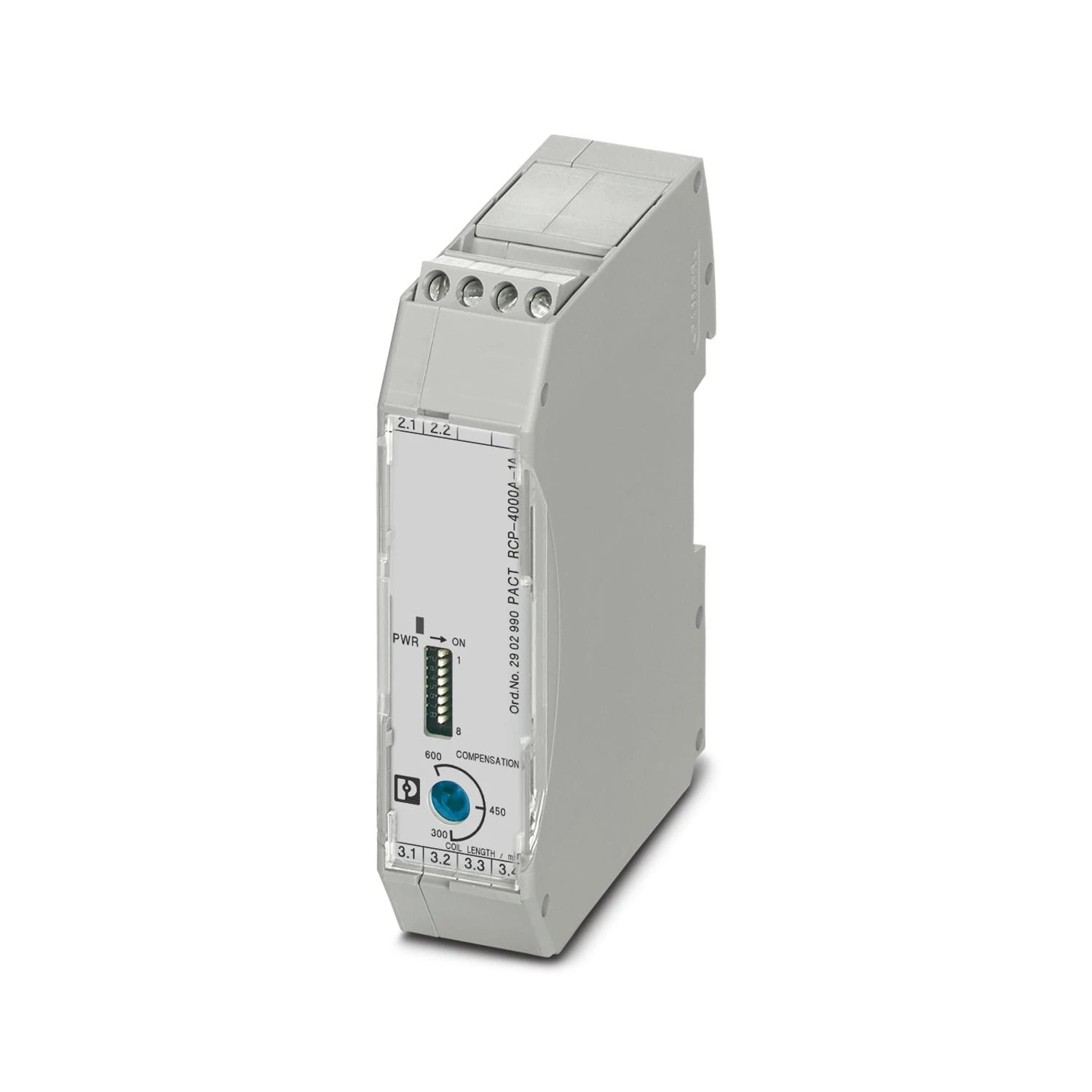

PACT RCP-4000A-1A - Przetwornik pomiarowy | 2902990

Przejdź do sekcji Opinie
Dostępność:
duża ilość
Odbiór osobisty za darmo

odbiór w siedzibie firmy

Cena 156,01 zł
bez 23% VAT

Ceny podane bez kosztów dostawy.

sztuka
Zapytaj o produkt
Udostępnij

Opis

Koszty dostawy

Opinie

Produkty powiązane

Przetworniki pomiarowe prądu AC i przetworniki pomiarowe prądu AC/DC

Tutaj znajdziesz odpowiedni przetwornik pomiarowy do mierzenia prądów stałych, zmiennych i odkształconych. Oferta zawiera różne opcje dla szerokiego zakresu pomiarowego: od bardzo małych prądów, zaczynając od 0 mA do 100 mA, aż po większe prądy do 600 A. Aby szybko dodać dodatkowe punkty pomiarowe w istniejących instalacjach, warto skorzystać z wariantów z wyjmowanym czujnikiem Rogowskiego.
Przetworniki pomiarowe prądu AC i przetworniki pomiarowe prądu AC/DC

Właściwości produktu:

Typ produktu:

Current transformer

W zestawie :

2904921 PACT RCP-4000A-1A-D95
2910325 PACT RCP-4000A-1A-D95-5M
2910326 PACT RCP-4000A-1A-D95-10M
2904922 PACT RCP-4000A-1A-D140
1033483 PACT RCP-4000A-1A-D140-10M
2904923 PACT RCP-4000A-1A-D190
2910327 PACT RCP-4000A-1A-D190-10M

Parametry elektryczne:

Błąd liniowości :

< 0,5 % (od wartości końcowej zakresu)

maksymalny błąd przenoszenia :

≤ 0,5 % (od wartości końcowej zakresu)

Zakres częstotliwości :

od 45 Hz do 65 Hz

Pobór prądu:

< 190 mA (przy 19,2 V)

Napięcie probiercze :

1,5 kV AC (Zasilanie/wejście i wyjście: 50 Hz, 1 min)

Zasilanie: Przetwornik

znamionowe napięcie zasilania:

24 V DC
-20 % ... +25 %

Zakres napięcia zasilania:

od 19,2 V DC do 30 V DC

Pobór prądu maksymalny :

190 mA

Pobór mocy:

4 W

Dane wejściowe

Oznaczenie:
Cewka pomiarowa

Zakres mierzonych częstotliwości :
od 40 Hz do 20000 Hz

Sygnał

Sygnał wejściowy (przy 50 Hz):
100 mV (1000 A)

Impedancja wejścia:
27 kΩ (minimalny zakres pomiarowy)

Przekładnik prądowy :

Konfigurowalne/programowalne:
poprzez przełączniki DIP

Moc znamionowa :
1,25 VA

Prąd znamionowy pierwotny Ipn:
od 0 A AC do 100 A AC
od 0 A AC do 250 A AC
od 0 A AC do 400 A AC
od 0 A AC do 630 A AC
od 0 A AC do 1000 A AC
od 0 A AC do 1500 A AC
od 0 A AC do 2000 A AC
od 0 A AC do 4000 A AC

Dane wyjściowe:

Oznaczenie :
Przetwornik pomiarowy

Sygnał wyjściowy prąd :
od 0 A AC do 1 A AC

Obciążenie :
od 0 Ω do 1,25 &Oemga;

Wymiary

Szerokość:
22,5 mm

Wysokość:
85 mm

Głębokość:
70,4 mm

Warunki otoczenia

Stopień ochrony przetwornika:
IP20

Temperatura otoczenia:
od -20 °C do 70 °C (Cewka pomiarowa)

Korzyści

  • Niski błąd (<1%) i wysoka precyzja zapewniają dokładność.
  • Działa w trudnych warunkach, z ochroną IP67.
  • Wzmocniona izolacja i zgodność z normami.
