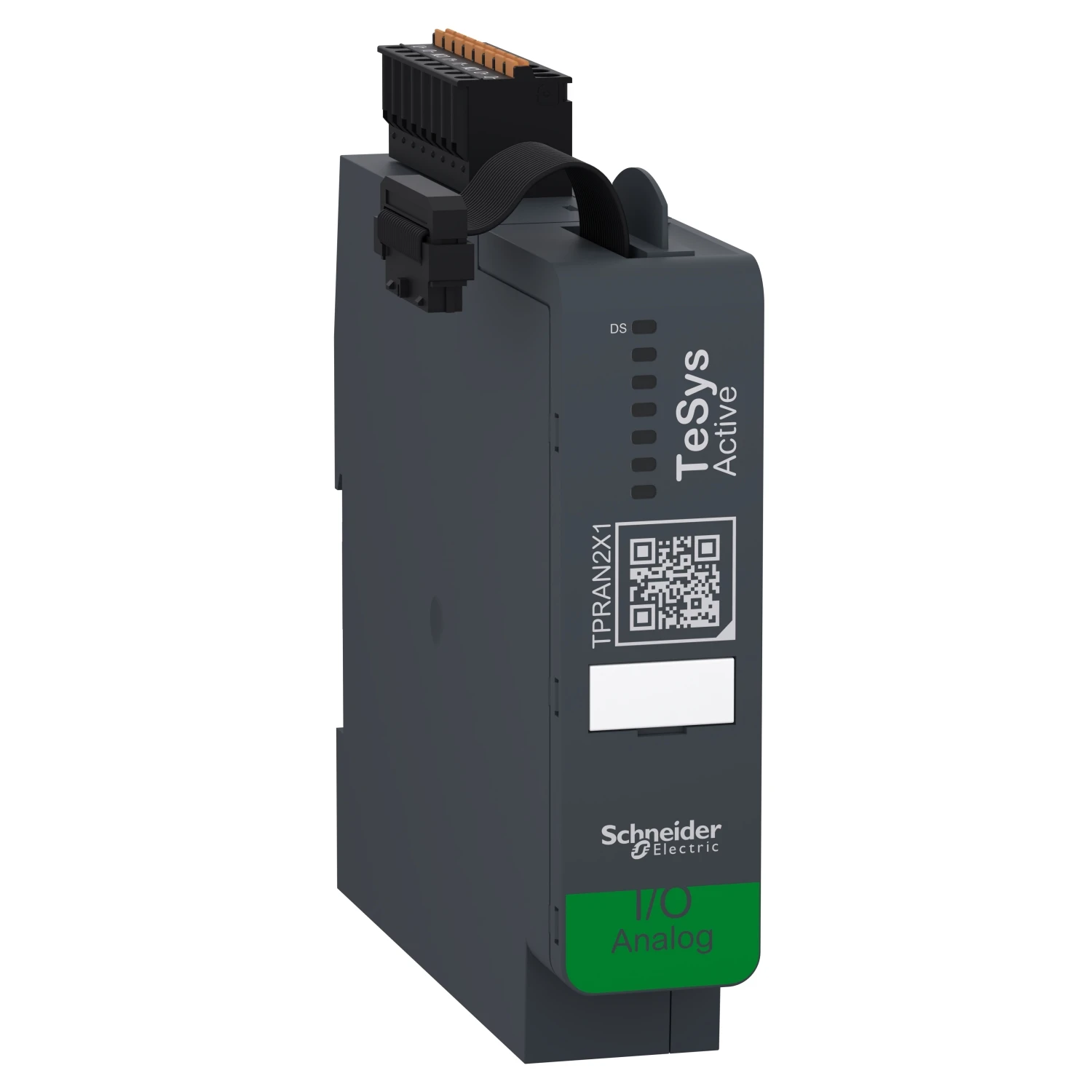

Moduł analogowych WE/WY TeSys Island | TPRAN2X1

Przejdź do sekcji Opinie
Dostępność:
duża ilość
Odbiór osobisty za darmo

odbiór w siedzibie firmy

Cena 711,23 zł
bez 23% VAT

Ceny podane bez kosztów dostawy.

sztuka
Zapytaj o produkt
Udostępnij

Opis

Koszty dostawy

Opinie

Produkty powiązane

TPRAN2X1

Moduł we/wy analogowy TeSys Island, 2 wejścia, 1 wyjście. Podłączony do wyspy TPRBC służy do wprowadzania dodatkowych sygnałów procesowych używanych przy zaawansowanych funkcjach sterowania (awatary Tesys). Do pomiaru napięcia (-10/+10V, 0/+10V), prądu (0-20mA, 4-20mA) lub temperatury (Ni, Pt, termopary) można skonfigurować dwa wejścia analogowe. Jedno wyjście analogowe może być skonfigurowane jako napięciowe (-10/+10V, 0/+10V) lub prądowe (0-20mA, 4-20mA) Montaż wykonuje się na szynie DIN wraz z innymi modułami w konfiguracji TeSys Island. Posiada certyfikaty zgodności z wieloma normami (IEC, UL, CSA, CCC, EAC) i Green Premium (RoHS/REACh). Posiada certyfikat bezpieczeństwa cybernetycznego Achilles na poziomie 2.

Parametry podstawowe:

gama produktów:

TeSys

Nazwa produktu:
TeSys island

skrócona nazwa urządzenia:
TPRAN

Typ produktu lub komponentu:
Analog IO module

funkcja modułu:
Pomiar napięcia, prądu lub temperatury na 2 konfigurowalnych wejściach analogowych.
Zasilanie napięcia lub prądu na 1 konfigurowalnym wyjściu analogowym.

Zgodność produktu:
TPRBC łacznik magistrali

typ wejścia analogowego:
Prąd 0...20 mA
Napięcie 0...10 V
Napięcie - 10...10 V
Czujnik temperatury - 60...180 °C sonda temperatury: Ni 100
Czujnik temperatury - 60...180 °C sonda temperatury: Ni 1000
Czujnik temperatury -200...+850 °C sonda temperatury: Pt 100
Czujnik temperatury - 200...600 °C sonda temperatury: Pt 1000
Termopara - 200...1000 °C termopara J
Termopara - 200...1300 °C termopara K
Termopara 0...1760 °C termopara R
Termopara 0...1760 °C termopara S
Termopara 0...1820 °C termopara B
Termopara - 200...400 °C termopara T
Termopara - 200...1300 °C termopara N
Termopara - 200...800 °C termopara E
Termopara 0...2315 °C termopara C

dokładność pomiarowa :
+/- 0.1 % of full scale napięcie 25 °C
+/- 0.1 % of full scale prąd 25 °C
+/- 0.1 % of full scale czujnik temperatury 25 °C
+/- 0.1 % of full scale in positive temperature range termopara 25 °C
+/- 0.4 % of full scale in negative temperature range termopara 25 °C

rozdzielczość wejścia analogowego:
15 bitów + nak full scale

impedancja wejściowa:
≤ 50 Ω prąd
≥ 1 MΩ napięcie
≥ 1 MΩ termopara
≥ 1 MΩ czujnik temperatury

typ wyjścia analogowego :
Prąd 4...20 mA
Prąd 0...20 mA
Napięcie 0...10 V
Napięcie - 10...10 V

rozdzielczość wyjścia analogowego:
12 bitów, 4...20 mA full scale
12 bitów, 0...20 mA full scale
12 bitów, 0...10 V full scale
11 bitów + znak, - 10...10 V full scale

rodzaj przewodu:
Skrętka ekranowana < 30 m dla wejście/wyjście obwód

Parametry uzupełniające

Znamionowe napięcie zasilania [Us]:
24 V prąd stały (DC) supplied by the bus coupler

obciążenie prądowe:
160 mA

strata mocy w watach (W):
0,5 W maksimum

znamionowe napięcie udarowe wytrzymywane [Uimp]:
0,5 kV zgodnie z IEC 61010-1

Wymiary

Szerokość :
25 mm

Wysokość:
118 mm

Głębokość :
114 mm

Warunki otoczenia

Stopień ochrony:
IP20

Temperatura otoczenia (praca):
od -10 do 60 °C

Temepratura otoczenia dla przechowywania:
od -25 °C do 70 °C

Korzyści

  • Obsługuje różne wejścia analogowe i wyjścia, dostosowując się do różnych aplikacji.
  • Integracja z TeSys Island umożliwia zaawansowane funkcje sterowania.
  • Działa w szerokim zakresie temperatur i jest odporny na wibracje oraz wstrząsy.
  • Moduł montowany na szynie DIN, łatwy w integracji z systemem TeSys Island.
