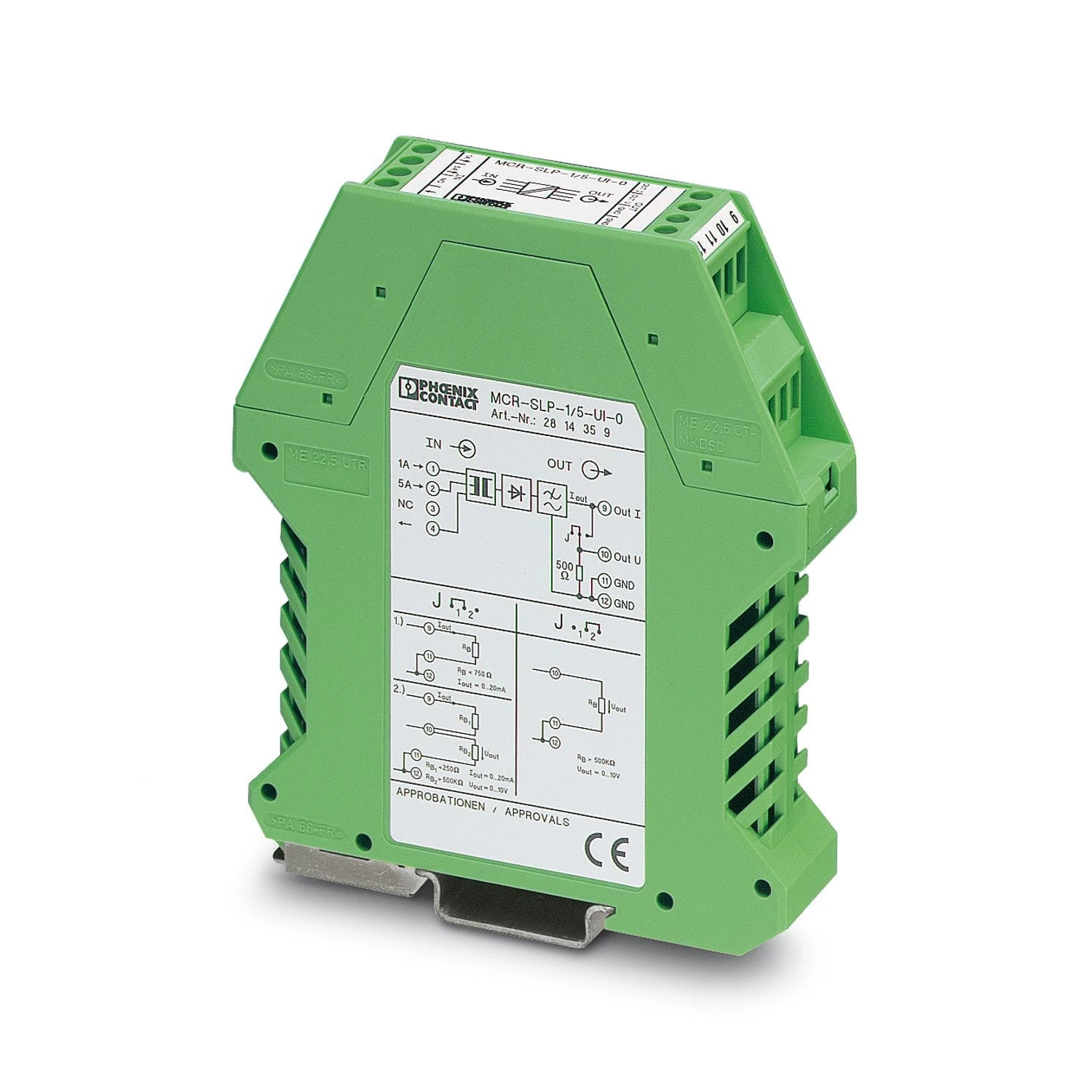

MCR-SLP-1-5-UI-0 - Przetwornik pomiarowy prądu | 2814359

Przejdź do sekcji Opinie

Dostępność:

duża ilość

Odbiór osobisty za darmo

odbiór w siedzibie firmy

155,07 zł

bez 23% VAT

Ceny podane bez kosztów dostawy.

Ilość

sztuka

Zapytaj o produkt

Udostępnij

Opis

Koszty dostawy

Opinie

Produkty powiązane

Przetworniki pomiarowe prądu AC i przetworniki pomiarowe prądu AC/DC

Tutaj znajdziesz odpowiedni przetwornik pomiarowy do mierzenia prądów stałych, zmiennych i odkształconych. Oferta zawiera różne opcje dla szerokiego zakresu pomiarowego: od bardzo małych prądów, zaczynając od 0 mA do 100 mA, aż po większe prądy do 600 A. Aby szybko dodać dodatkowe punkty pomiarowe w istniejących instalacjach, warto skorzystać z wariantów z wyjmowanym czujnikiem Rogowskiego.

Właściwości produktu:

Typ produktu:

Przetwornik pomiarowy prądu

Parametry elektryczne

Zakres napięcia zasilania:

od 20 V DC do 30 V DC

Pobór prądu maksymalny :

30 mA

Maksymalna utrata mocy w warunkach znamionowych:

1 W

Błąd ogólny :

≤ 1,175 % (Zakres temperatury)

napięcie probiercze:

3,5 kV

odpowiedź na wymuszenie skokowe (10-90%):

< 200 ms

Maks. współczynnik temperaturowy:

< 0,015 %/K

maksymalny błąd przenoszenia :

< 0,5 % (wartości granicznej)

Znamionowe napięcie izolacji

300 V AC (względem ziemi)

Dane wejściowe

zakres prądu wejściowego:

od 0 A AC do 1 A AC (Dopuszczalne trwałe przeciążenie: 120%)

przeciążalność prądowa:

2 x I_N (5 min w środowisku o temperaturze 60 °C)

obciążalność prądowa:

50 A (1 s)

Dopuszczalny zakres wysterowania :

1,2 x I_N

Częstotliwość znamionowa_f:

50 Hz

Zakres mierzonych częstotliwości:

od 45 Hz do 60 Hz

Straty mocy:

1,6 VA (przy I_A = 20 mA)

zakres prądu wejściowego:

od 0 A AC do 5 A AC (Dopuszczalne trwałe przeciążenie: 120%)

przeciążalność prądowa:

2 x I_N (5 min w środowisku o temperaturze 60 °C)

obciążalność prądowa:

100 A (1 s)

Dopuszczalny zakres wysterowania :

1,2 x I_N

Częstotliwość znamionowa_f:

50 Hz

Zakres mierzonych częstotliwości:

od 45 Hz do 60 Hz

Straty mocy:

2,2 VA (przy I_A = 20 mA)

Dane wyjściowe - Napięcie

Sygnał wyjściowy napięcie :

od 0 V do 10 V

Maksymalne napięcie sygnału wyjściowego :

20 V

obciążenie/moc wyjścia napięciowego:

≥ 100 kΩ

tętnienia (ripple):

≥ 50 mV_SS

Dane wyjściowe - Prąd

Sygnał wyjściowy prąd:

od 0 mA do 20 mA

Maksymalne napięcie sygnału wyjściowego :

30 V

obciążenie/moc wyjścia napięciowego:

< 750 Ω

< 250 Ω (przy jednoczesnym korzystaniu z wyjścia prądowego i napięciowego)

tętnienia (ripple):

≥ 50 mV_SS

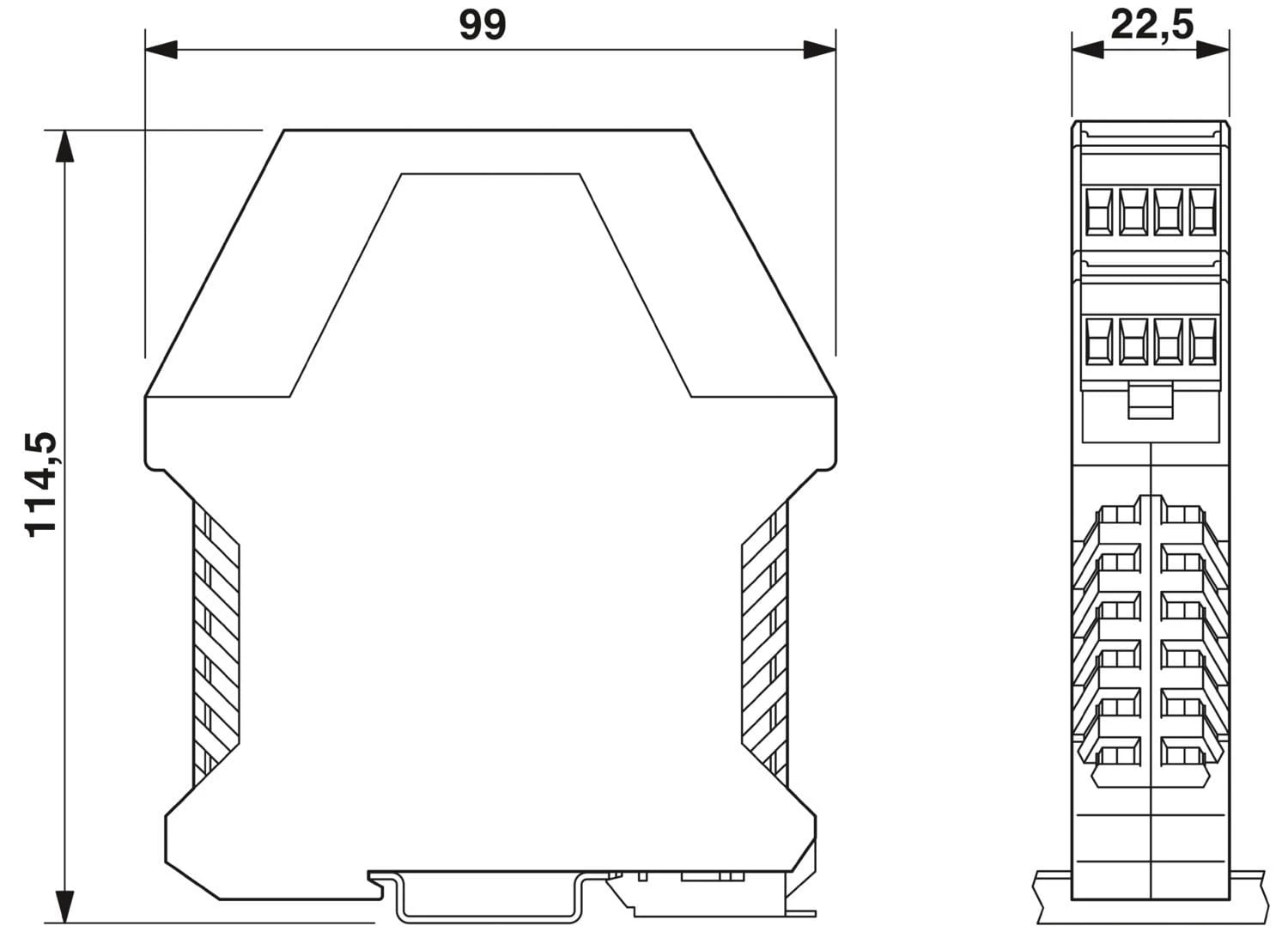

Wymiary

Szerokość:

22,5 mm

Wysokość:

99 mm

Głębokość:

114,5 mm

Sposób montażu:

Montaż na szynie montażowej

Warunki otoczenia

Stopień ochrony:

IP20

Temperatura otoczenia:

od -25 °C do 60 °C

Korzyści

Opcja wyposażenia w elastyczne cewki Rogowskiego.
Pomiar wartości skutecznej w zakresie od 30 do 6000 Hz.
Regulacja zakresu pomiarowego za pomocą suwakowych przełączników.
