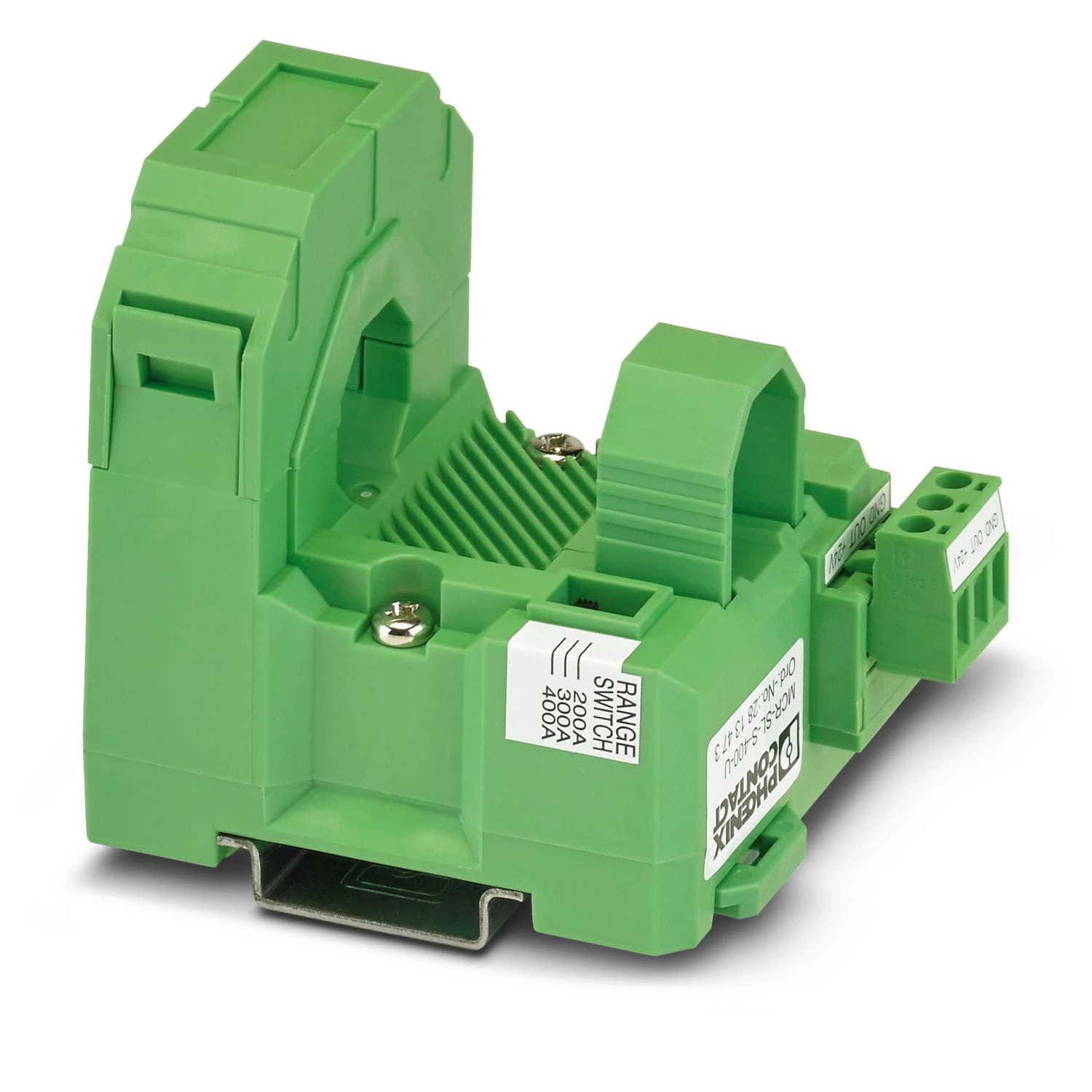

MCR-SL-S-400-U - Przetwornik pomiarowy prądu | 2813473

Przejdź do sekcji Opinie

Dostępność:

duża ilość

Odbiór osobisty za darmo

odbiór w siedzibie firmy

211,96 zł

bez 23% VAT

Ceny podane bez kosztów dostawy.

Ilość

sztuka

Zapytaj o produkt

Udostępnij

Opis

Koszty dostawy

Opinie

Produkty powiązane

Przetworniki pomiarowe prądu AC i przetworniki pomiarowe prądu AC/DC

Tutaj znajdziesz odpowiedni przetwornik pomiarowy do mierzenia prądów stałych, zmiennych i odkształconych. Oferta zawiera różne opcje dla szerokiego zakresu pomiarowego: od bardzo małych prądów, zaczynając od 0 mA do 100 mA, aż po większe prądy do 600 A. Aby szybko dodać dodatkowe punkty pomiarowe w istniejących instalacjach, warto skorzystać z wariantów z wyjmowanym czujnikiem Rogowskiego.

Właściwości produktu:

Typ produktu:

Przetwornik pomiarowy prądu

Parametry elektryczne

Zakres napięcia zasilania

od 20 V DC do 30 V DC

Pobór prądu maksymalny

< 30 mA

Maksymalna utrata mocy w warunkach znamionowych:

1 W

napięcie probiercze wejście/wyjście:

4,13 kV AC (50 Hz, 60 s)

odpowiedź na wymuszenie skokowe (10-90%):

< 340 ms

Maks. współczynnik temperaturowy:

< 0,035 %/K

maksymalny błąd przenoszenia :

< 1 % (wartości granicznej)

Znamionowe napięcie izolacji

300 V AC (względem ziemi)

Dane wejściowe

zakres prądu wejściowego:

od 0 A AC do 200 A AC

od 0 A AC do 300 A AC

od 0 A AC do 400 A AC

Zakres ustawienia, min. prąd wejściowy:

od 0 A AC do 200 A AC

Zakres ustawienia, maks. prąd wejściowy :

od 0 A AC do 400 A AC

przeciążalność prądowa:

zależnie od przetkniętego przewodu

obciążalność prądowa:

w zależności od przepuszczanego przewodu

Zakres mierzonych częstotliwości:

od 30 Hz do 6000 Hz

Kształt krzywej :

sinusoidalne i niesinusoidalne

Próg pobudzenia:

1 % (wartości granicznej)

Dane wyjściowe

Sygnał wyjściowy napięcie :

od 0 V do 5 V

od 0 V do 10 V

Maksymalne napięcie sygnału wyjściowego:

(0 V ... 10 V) 14 V, (0 V ... 5 V) 7 V

obciążenie/moc wyjścia napięciowego:

≥ 10 kΩ

Wymiary

Szerokość:

56 mm

Wysokość:

85 mm

Głębokość:

70,5 mm

Sposób montażu:

Montaż na szynie montażowej

Warunki otoczenia

Stopień ochrony:

IP20

Temperatura otoczenia:

od -20 °C do 60 °C

Korzyści

Opcja wyposażenia w elastyczne cewki Rogowskiego.
Pomiar wartości skutecznej w zakresie od 30 do 6000 Hz.
Regulacja zakresu pomiarowego za pomocą suwakowych przełączników.
