Phoenix Contact

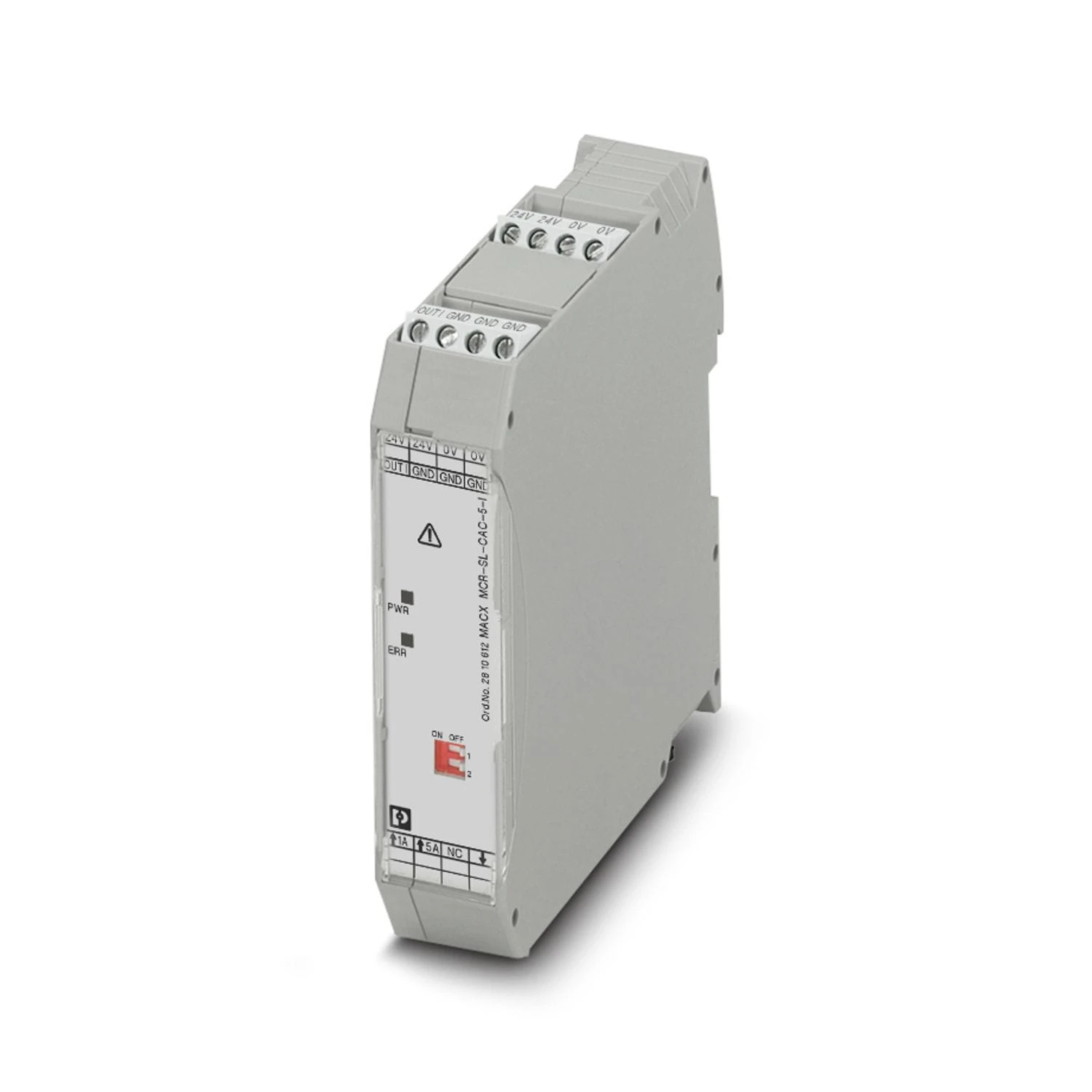

MACX MCR-SL-CAC- 5-I - Przetwornik pomiarowy prądu | 2810612

Przejdź do sekcji Opinie
Dostępność:
duża ilość
Odbiór osobisty za darmo

odbiór w siedzibie firmy

Cena 173,80 zł
bez 23% VAT

Ceny podane bez kosztów dostawy.

sztuka
Zapytaj o produkt
Udostępnij

Opis

Koszty dostawy

Opinie

Produkty powiązane

Przetworniki pomiarowe prądu AC i przetworniki pomiarowe prądu AC/DC

Tutaj znajdziesz odpowiedni przetwornik pomiarowy do mierzenia prądów stałych, zmiennych i odkształconych. Oferta zawiera różne opcje dla szerokiego zakresu pomiarowego: od bardzo małych prądów, zaczynając od 0 mA do 100 mA, aż po większe prądy do 600 A. Aby szybko dodać dodatkowe punkty pomiarowe w istniejących instalacjach, warto skorzystać z wariantów z wyjmowanym czujnikiem Rogowskiego.
Przetworniki pomiarowe prądu AC i przetworniki pomiarowe prądu AC/DC

Właściwości produktu:

Typ produktu:

Przetwornik pomiarowy prądu

Parametry elektryczne

Zakres napięcia zasilania:
od 19,2 V DC do 30 V DC

Pobór prądu maksymalny :
< 32 mA (24 V DC)

Pobór mocy:
< 0,9 W (24 V DC)

Maksymalna utrata mocy w warunkach znamionowych:
1,2 W

odpowiedź na wymuszenie skokowe (10-90%):
≤ 300 ms
200 ms

Maks. współczynnik temperaturowy:
<0,02 %/K

Typowy współczynnik temperaturowy:
<0,015 %/K

maksymalny błąd przenoszenia :
≤ 0,5 % (wartości znamionowej zakresu w warunkach normalnych)

Znamionowe napięcie izolacji

300 V AC (względem ziemi)

Dane wejściowe

zakres prądu wejściowego:
od 0 A AC do 1 A AC (konfigurowalny)
od 0 A AC do 5 A AC (konfigurowalny)

Sygnał wejściowy napięcie:
≤ 300 V AC

Impedancja wejścia :
< 50 mΩ

przeciążalność prądowa:
2 x IN (trwale)

obciążalność prądowa:
20 x IN (1 s)

Częstotliwość znamionowa fN:
50 Hz

Zakres mierzonych częstotliwości:
od 45 Hz do 65 Hz

Dane wyjściowe

Napięcie biegu jałowego:
15 V

Sygnał wyjściowy prąd:
od 0 mA do 20 mA (konfigurowalny)
od 4 mA do 20 mA (konfigurowalny)

maksymalne natężenie sygnału wyjściowego :
25 mA

obciążenie/moc wyjścia prądowego:
< 500 Ω (20 mA)

tętnienia (ripple):
< 10 mVSS (500 Ω / 20 mA)

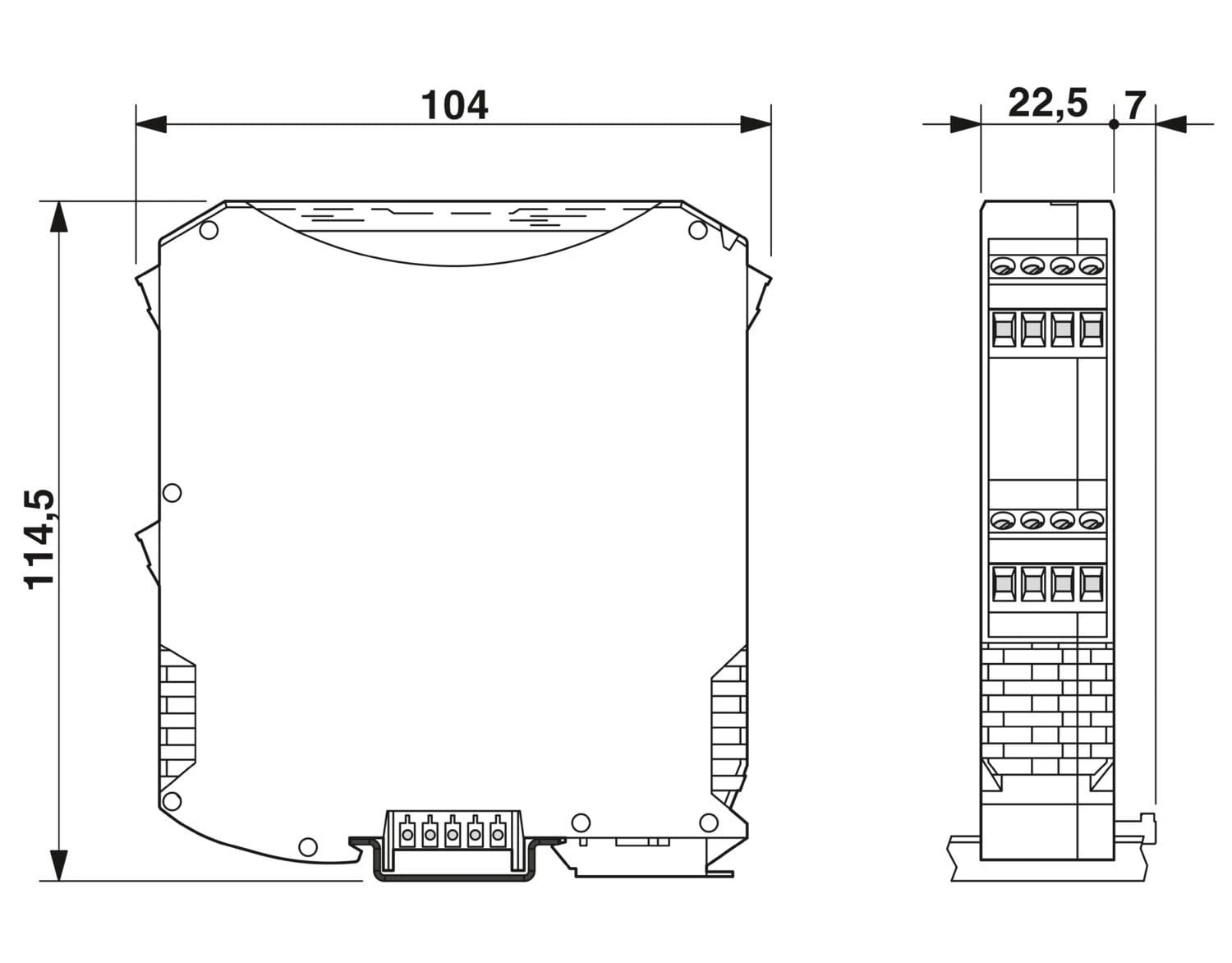

Wymiary

Szerokość:
22,5 mm

Wysokość:
104 mm

Głębokość:
114,5 mm

Sposób montażu:
Montaż na szynie montażowej

Warunki otoczenia

Stopień ochrony:
IP20

Temperatura otoczenia:
od -20 °C do 65 °C

Korzyści

  • Opcja wyposażenia w elastyczne cewki Rogowskiego.
  • Pomiar wartości skutecznej w zakresie od 30 do 6000 Hz.
  • Regulacja zakresu pomiarowego za pomocą suwakowych przełączników.
