Phoenix Contact

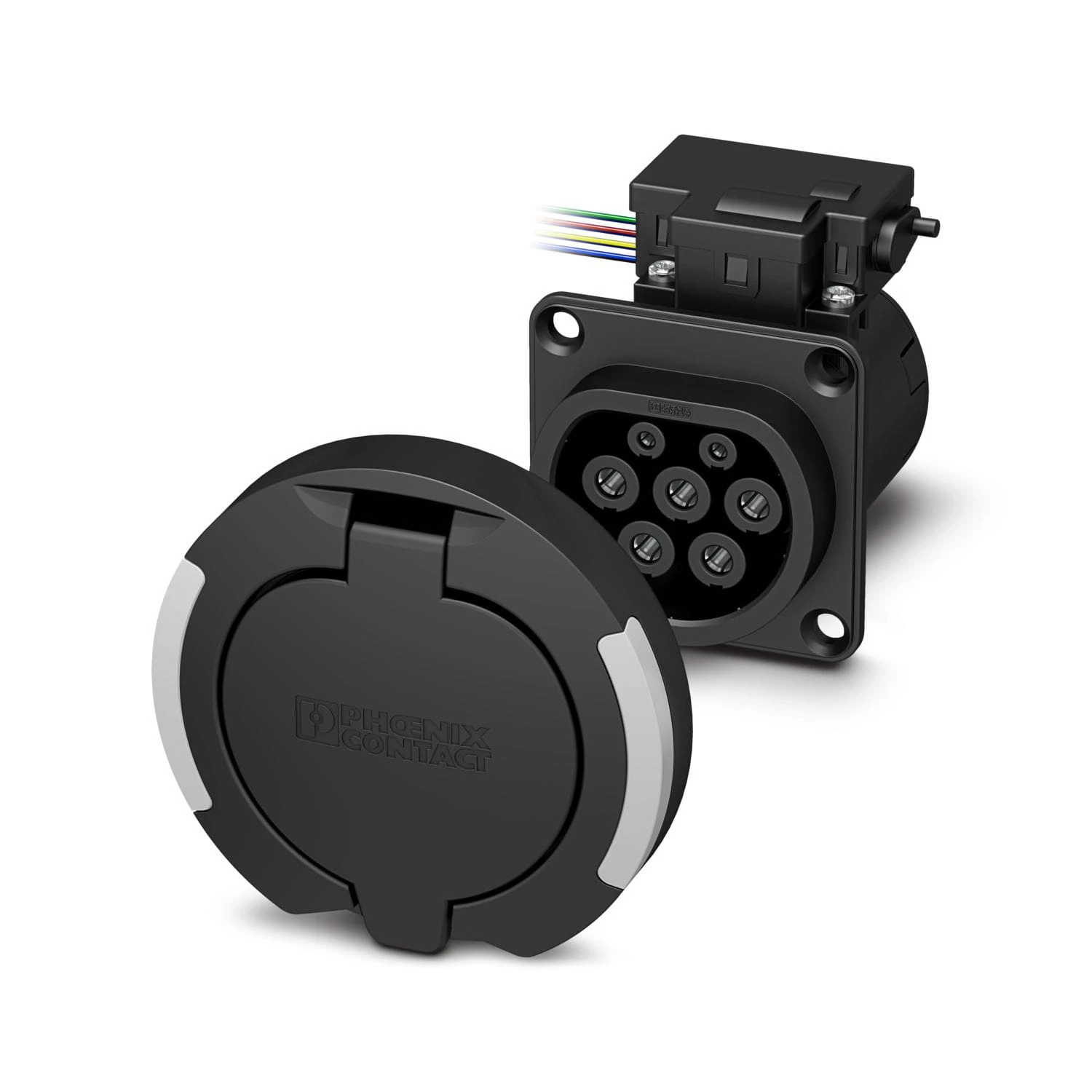

EV-T2M3SO12-4P-R-P-SET - Infrastrukturalne gniazda ładowania | 1532125

Przejdź do sekcji Opinie
Dostępność:
duża ilość
Odbiór osobisty za darmo

odbiór w siedzibie firmy

Cena 109,51 zł
bez 23% VAT

Ceny podane bez kosztów dostawy.

sztuka
Zapytaj o produkt
Udostępnij

Opis

Cechy produktu

Koszty dostawy

Opinie

Produkty powiązane

Gniazda ładowania AC do stacji ładowania i ładowarek naściennych

Gniazda ładowania CHARX connect modular typu 2 są instalowane w stacjach ładowania AC oraz naściennych ładowarkach, umożliwiając ładowanie pojazdów elektrycznych prądem przemiennym za pomocą przenośnych kabli ładowania AC o mocy do 22 kW. Dzięki modułowej konstrukcji systemu możliwe jest dostosowanie projektu i funkcji do specyficznych potrzeb użytkownika.
Gniazda ładowania AC do stacji ładowania i ładowarek naściennych

Właściwości produktu:

Typ produktu:

Infrastrukturalne gniazda ładowania

Rodzina produktów:

CHARX connect modular

Zastosowanie:

do ładowania pojazdów elektrycznych (EV) prądem przemiennym (AC)
kompatybilność z wtykami stacji ładowania

Standard ładowania:

Typ 2

Tryb ładowania:

Tryb 3, przypadek B

Parametry elektryczne

Sposób przesyłania sygnałów:
Modulacja szerokości impulsu

Informacja na temat rodzaju przyłącza:
Podłączenie za pomocą konektorów płaskich męskich, z możliwością odłączenia i ponownego podłączenia

Rodzaj prądu ładowania:
AC 3-fazowy

Klasa mocy ładowania:
22 kW

Moc ładowania:
maks. 26,6 kW

Prąd ładowania
maks. 32 A

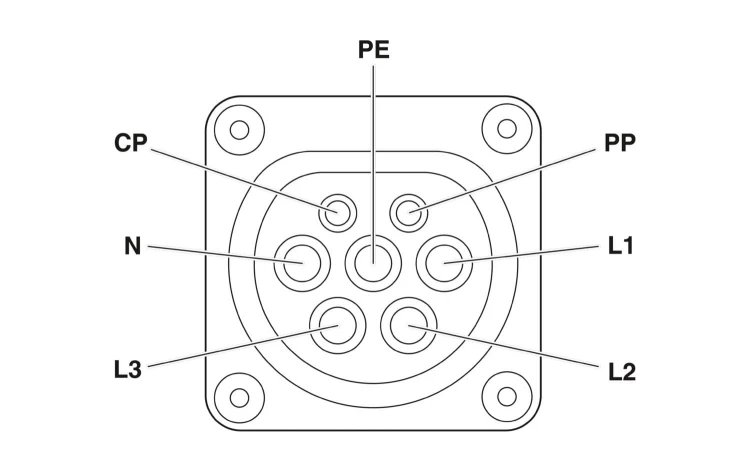

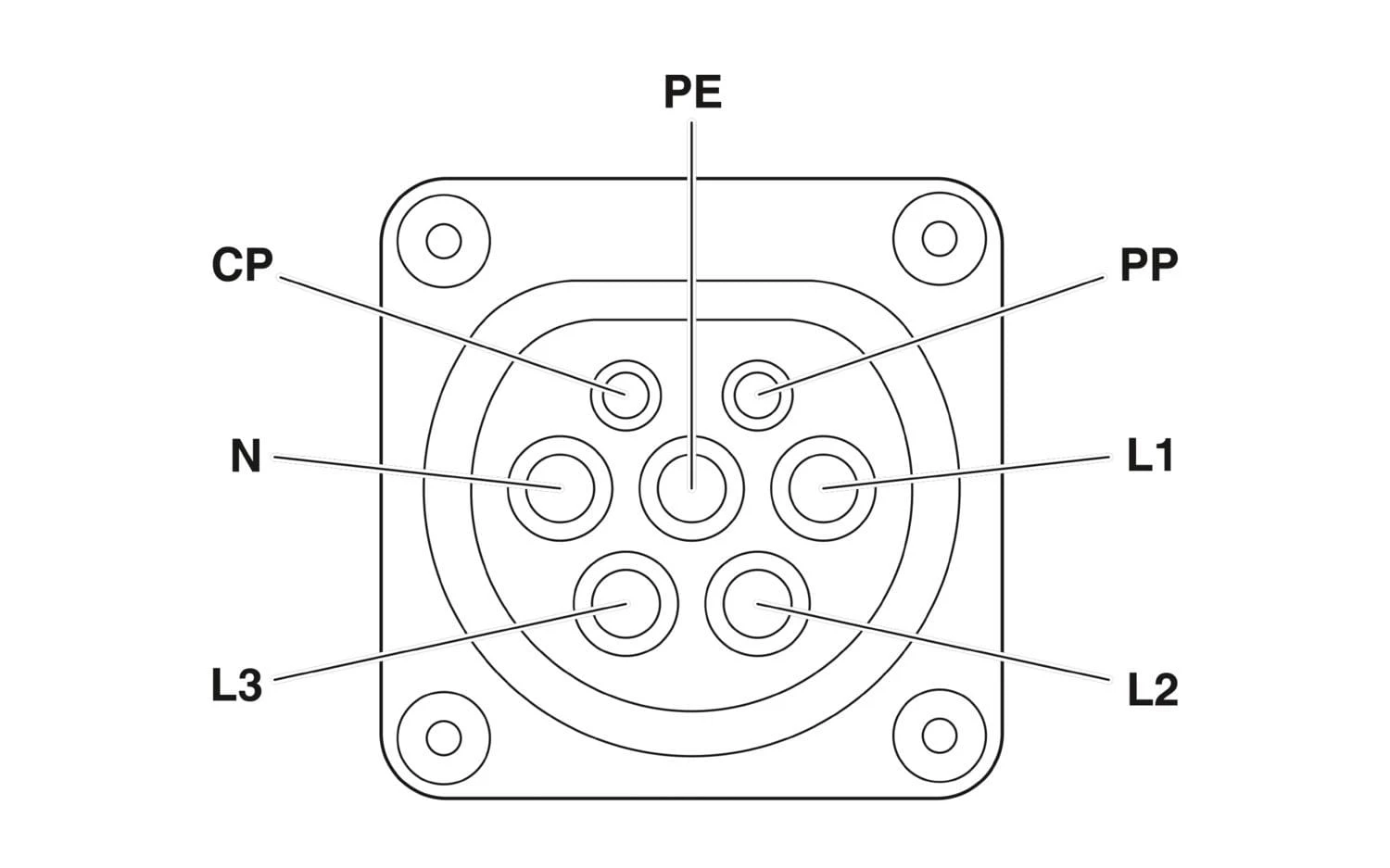

Zestyk mocy

Liczba

5 (L1, L2, L3, N, PE)

Napięcie znamionowe
480 V AC

Prąd znamionowy
32 A

Zestyk sygnałowy

Liczba

2 (CP, PP)

Napięcie znamionowe
30 V AC

Prąd znamionowy
2 A

Funkcja LED

Zastosowanie
do wyświetlania stanu ładowania

Pozycja
w ramce klapki ochronnej

Wersja przyłącza
wspólna katoda

Czujniki temperatury (Łańcuch PTC)

Typ czujnika
Łańcuch PTC

Normy/przepisy
DIN EN 60738-1

Diagnostyka
Zwarcie, przerwanie przewodu

Miejsce montażu
Czujnik na stykach AC

Zakres pomiarowy rezystancja
od 800,00 Ω do 300,00 kΩ

Rezystancja
> 10 kΩ ((wartość wyłączenia))

Zalecany prąd pomiarowy
≤ 1 mA (Umaks.= 24 V DC)

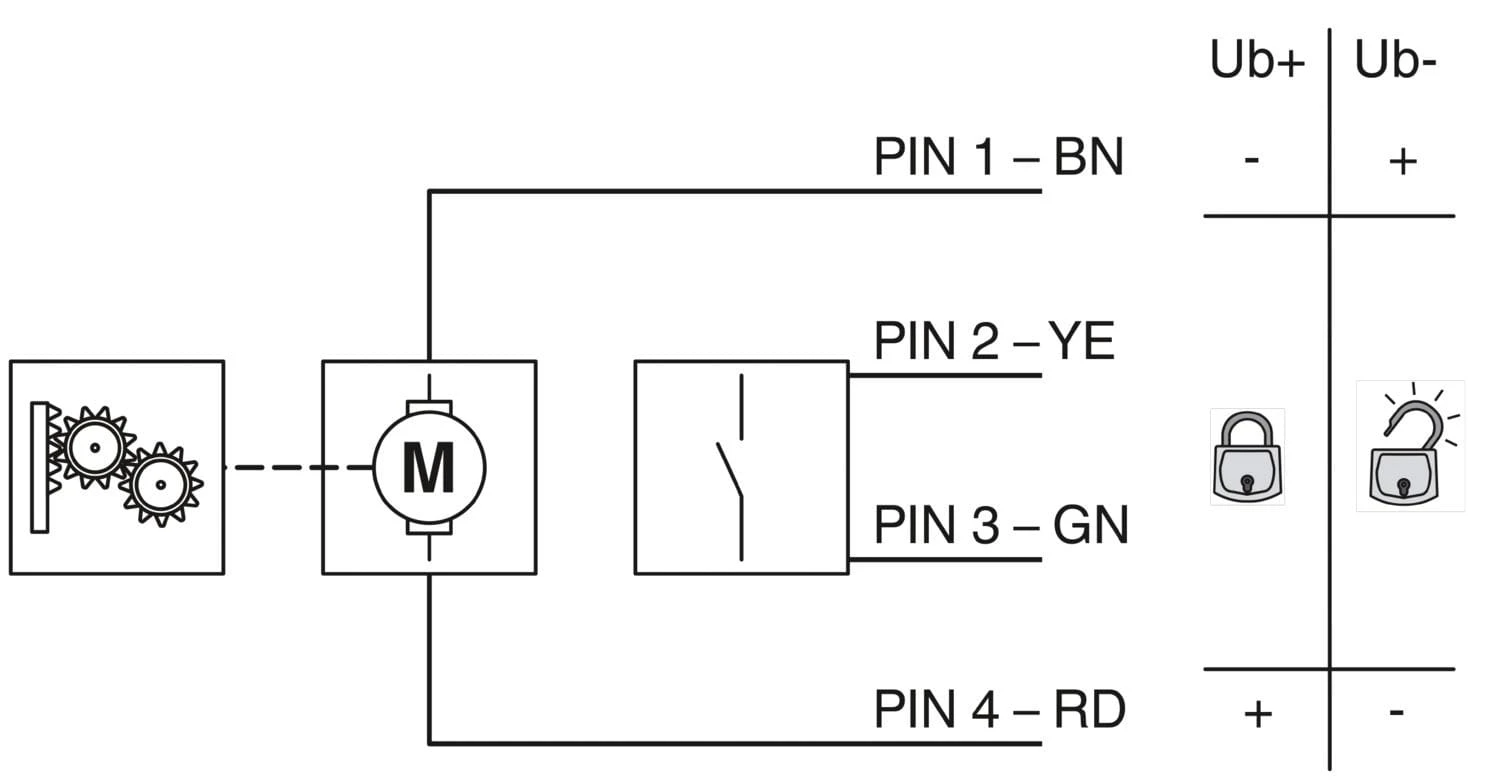

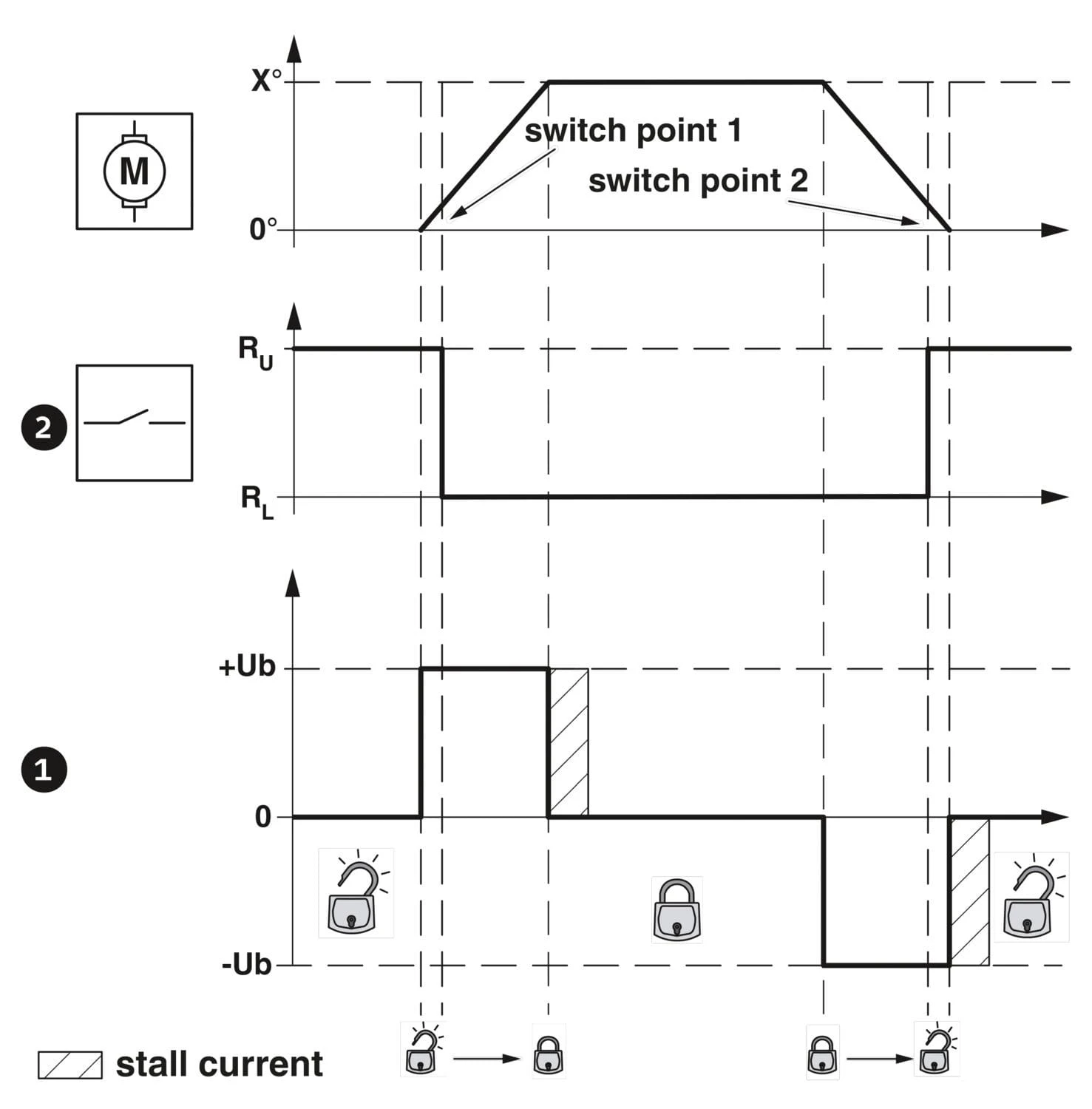

Siłownik blokady

Napięcie robocze
12 V

Wskazówka ilość biegun.
4-pinowe

Pozycja siłownika blokady
środek góra

Możliwy zakres zasilania na silniku
od 9 V do 16 V

Maksymalne napięcie do wykrycia blokady
30 V

Typowy prąd silnika przy blokadzie
0,2 A

Prąd wsteczny silnika
maks. 1 A

Maks. czas trwania z prądem odcinającym
1000 ms

Zalecany czas dostosowania
600 ms

Czas przerwy po schowaniu lub wysunięciu
3 s

Liczba cykli wtykania w okresie żywotności
> 10000 cykli przełączenia

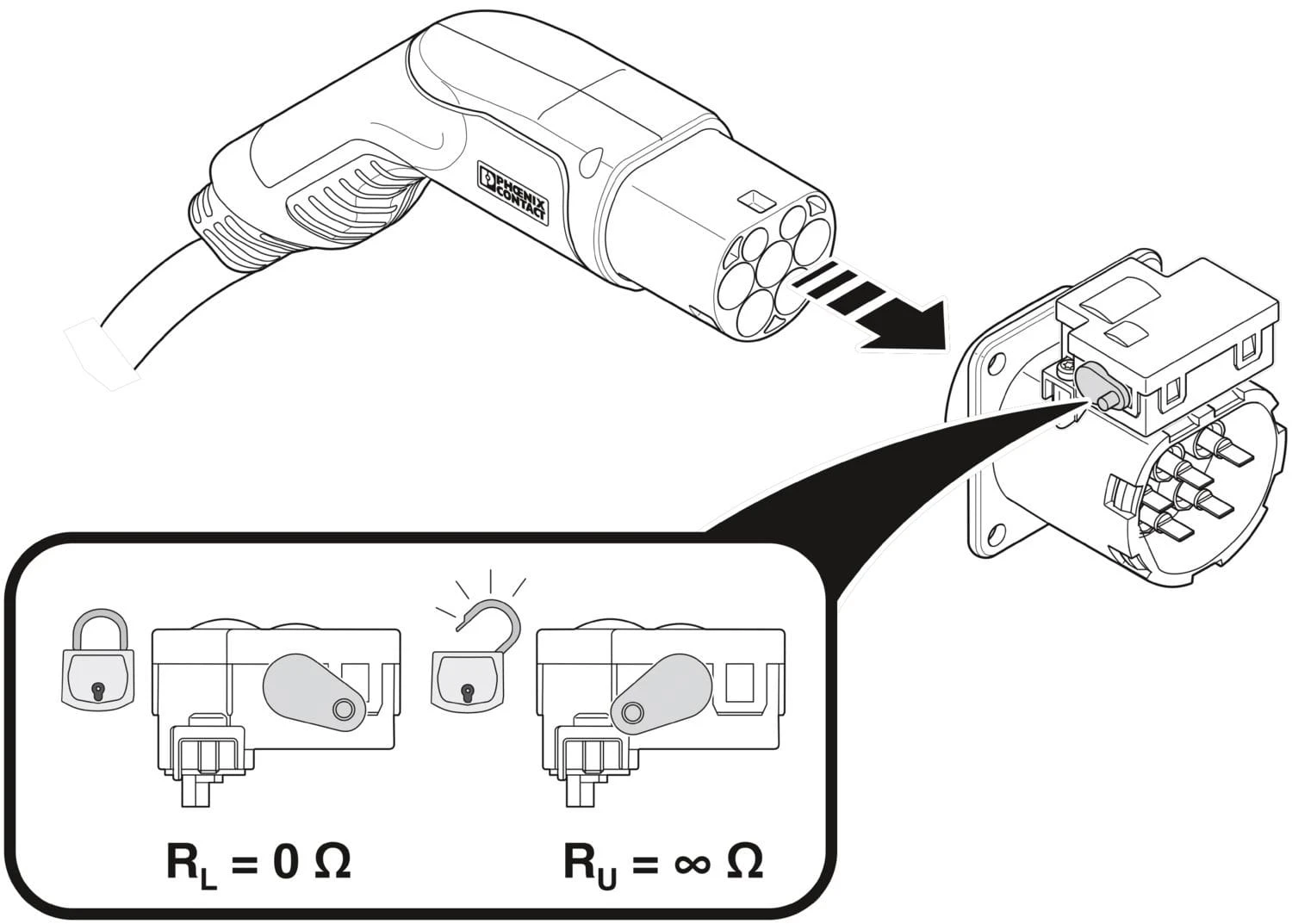

Rozpoznawanie ryglowania
tak

Mechaniczne odblokowanie awaryjne
tak

Temperatura otoczenia (praca)

od -30 °C do 50 °C

Długość przewodów
0,5 m

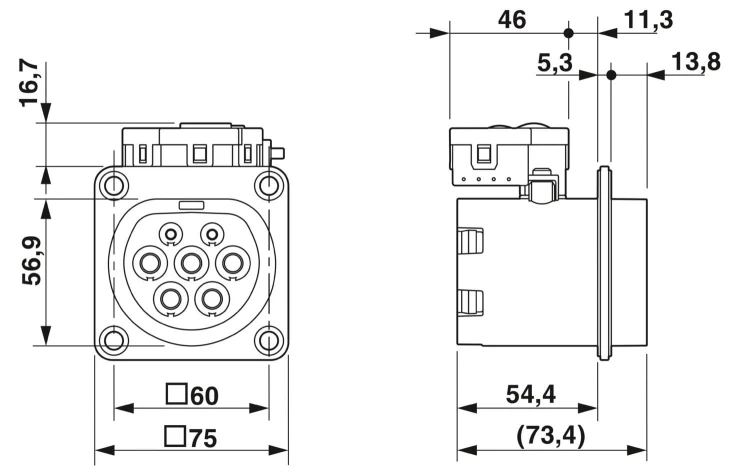

Wymiary

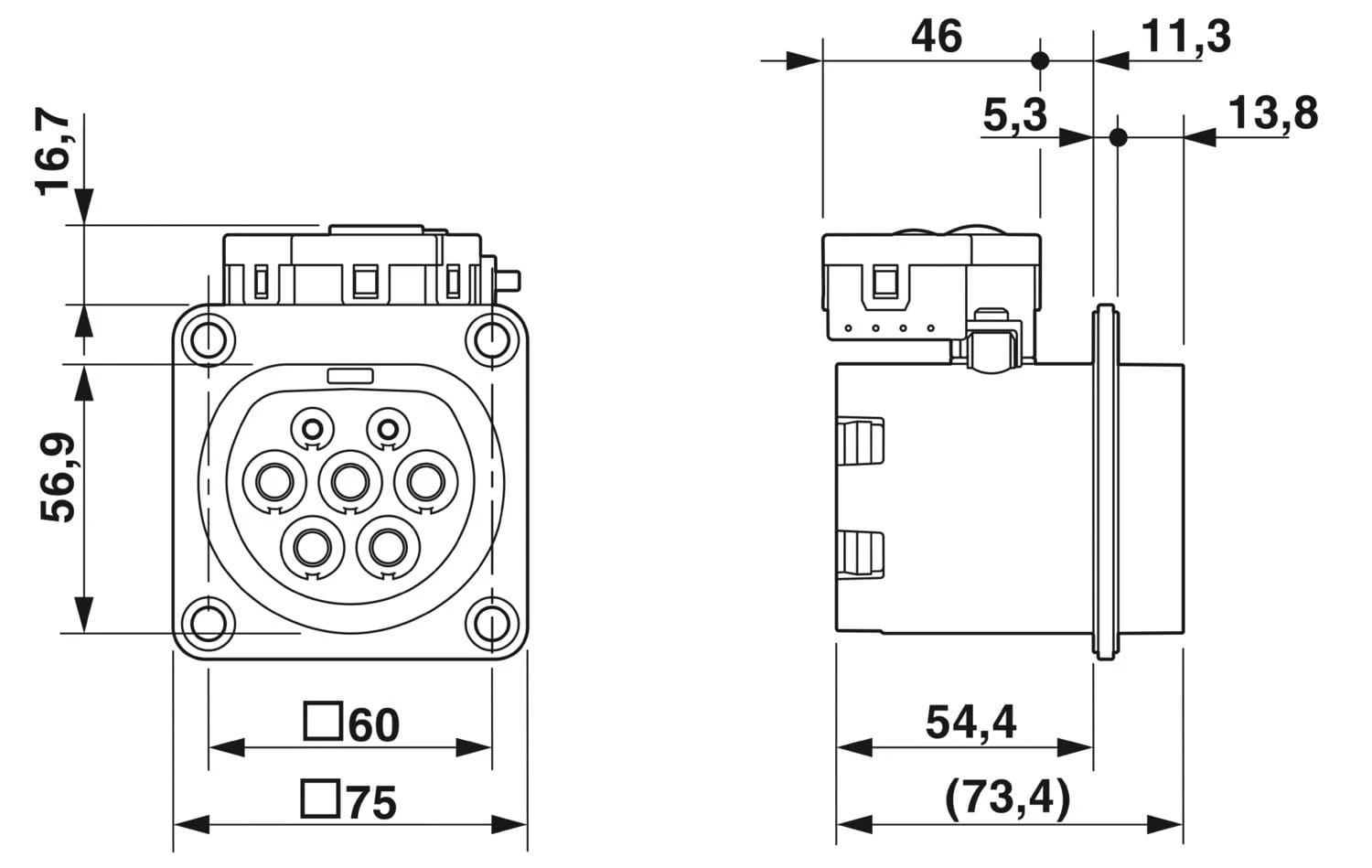

Gniazdo stacji ładowania

Rysunek:
Infrastrukturalne gniazda ładowania 1532125

Szerokość :
75 mm

Wysokość:
91,71 mm

Głębokość :
87,95 mm

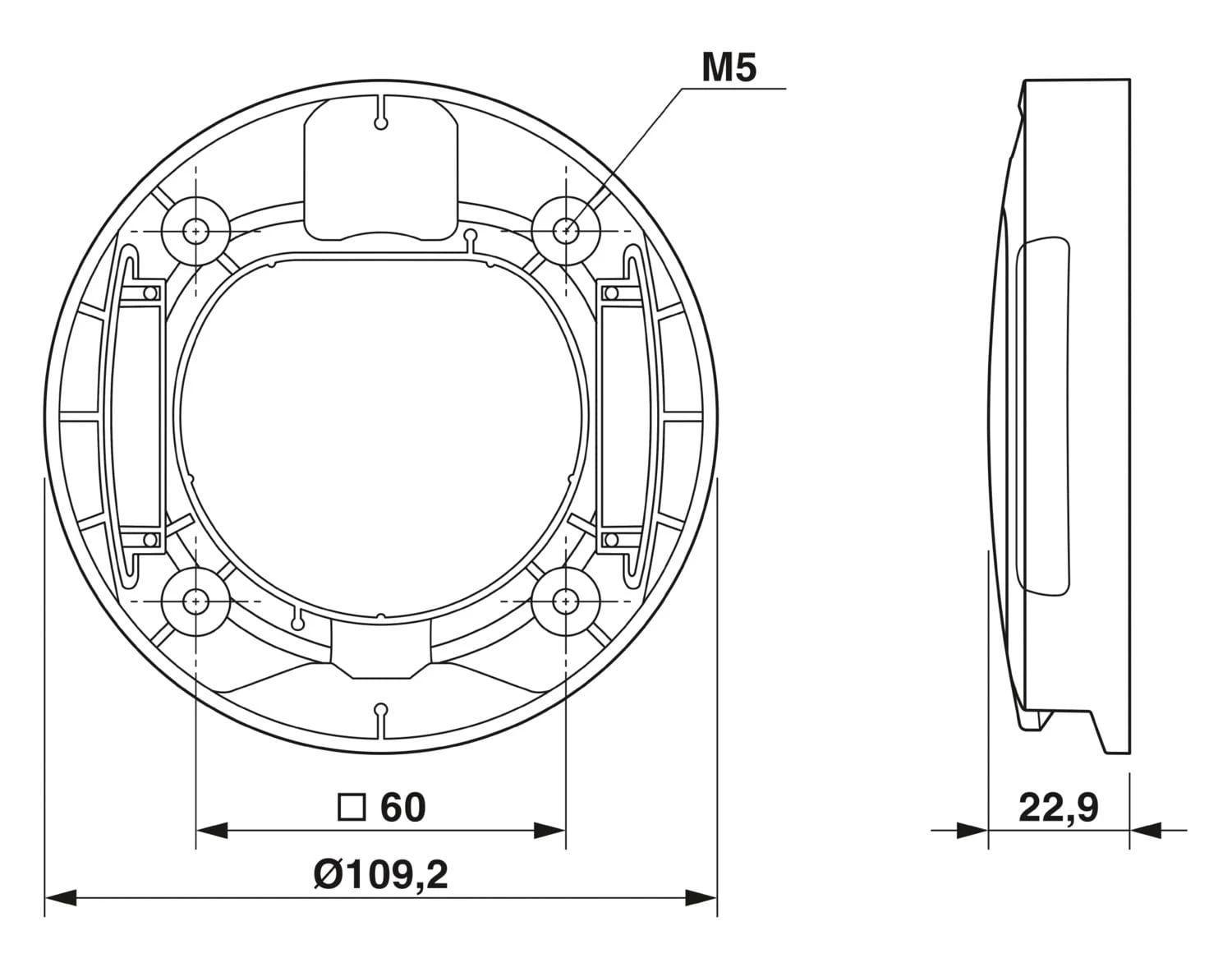

Klapka ochronna

Rysunek:
Infrastrukturalne gniazda ładowania 1532125

Szerokość :
85 mm

Wysokość:
93,7 mm

Głębokość :
30,5 mm
>

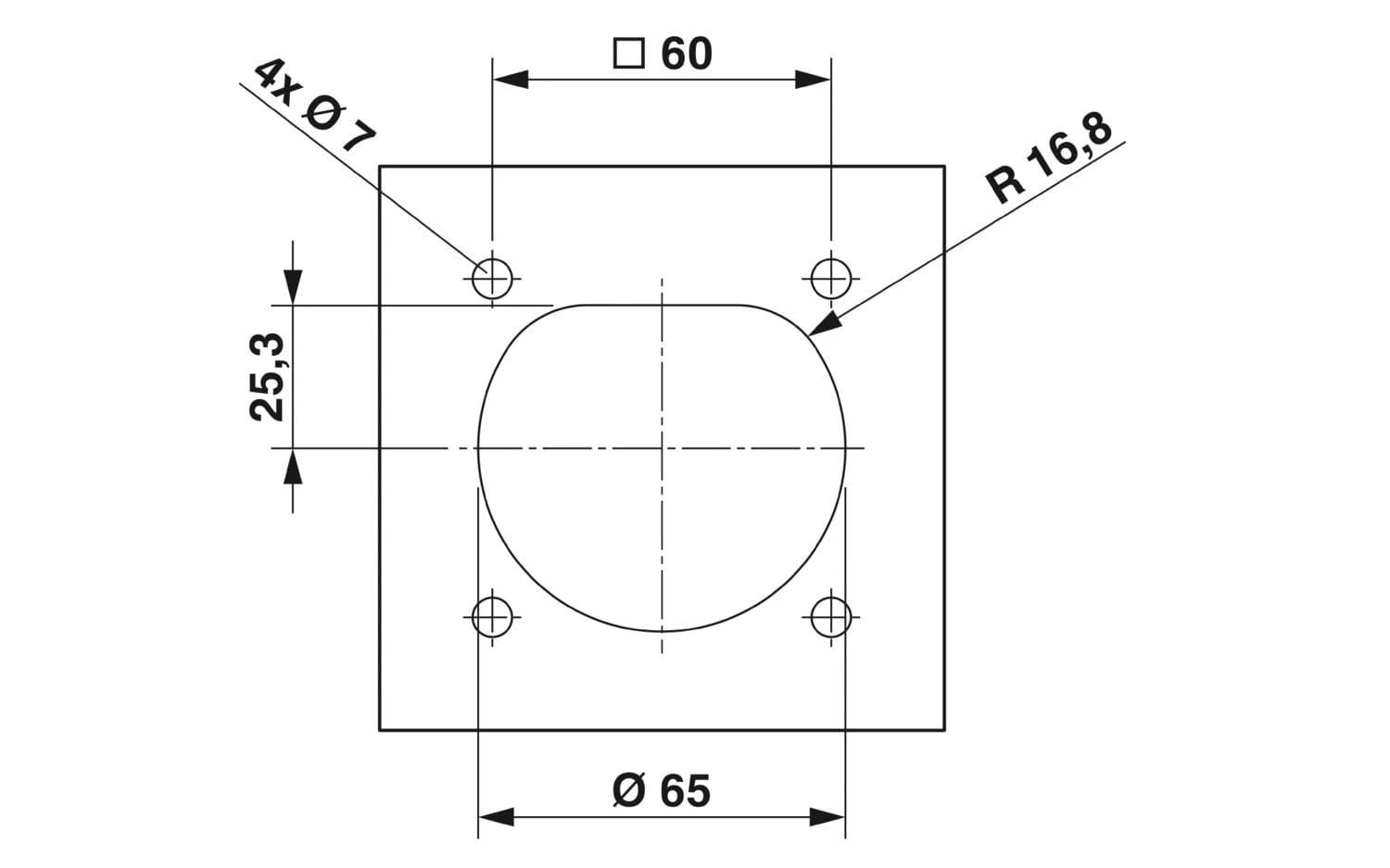

Wymiary otworu

Rysunek:
Infrastrukturalne gniazda ładowania 1532125

Szerokość :
60 mm

Wysokość:
60 mm

Osłonka

Szerokość :
64 mm

Wysokość:
57 mm

Głębokość :
24 mm

Parametry mechaniczne

Ruch klapki:
Samozamykająca

Liczba cykli wtykania:
> 10000

Siła wcisku:
< 100 N

Siła ciągnienia:
< 100 N

Warunki otoczenia

Stopień ochrony (Gniazdo stacji ładowania):
IP44 (wetknięty)

Stopień ochrony (Klapka ochronna):
IP54

Temperatura otoczenia (praca):
od -30 °C do 50 °C

Temperatura otoczenia (składowanie/transport):
od -40 °C do 80 °C

Montaż

Sposób montażu Gniazdo stacji ładowania:

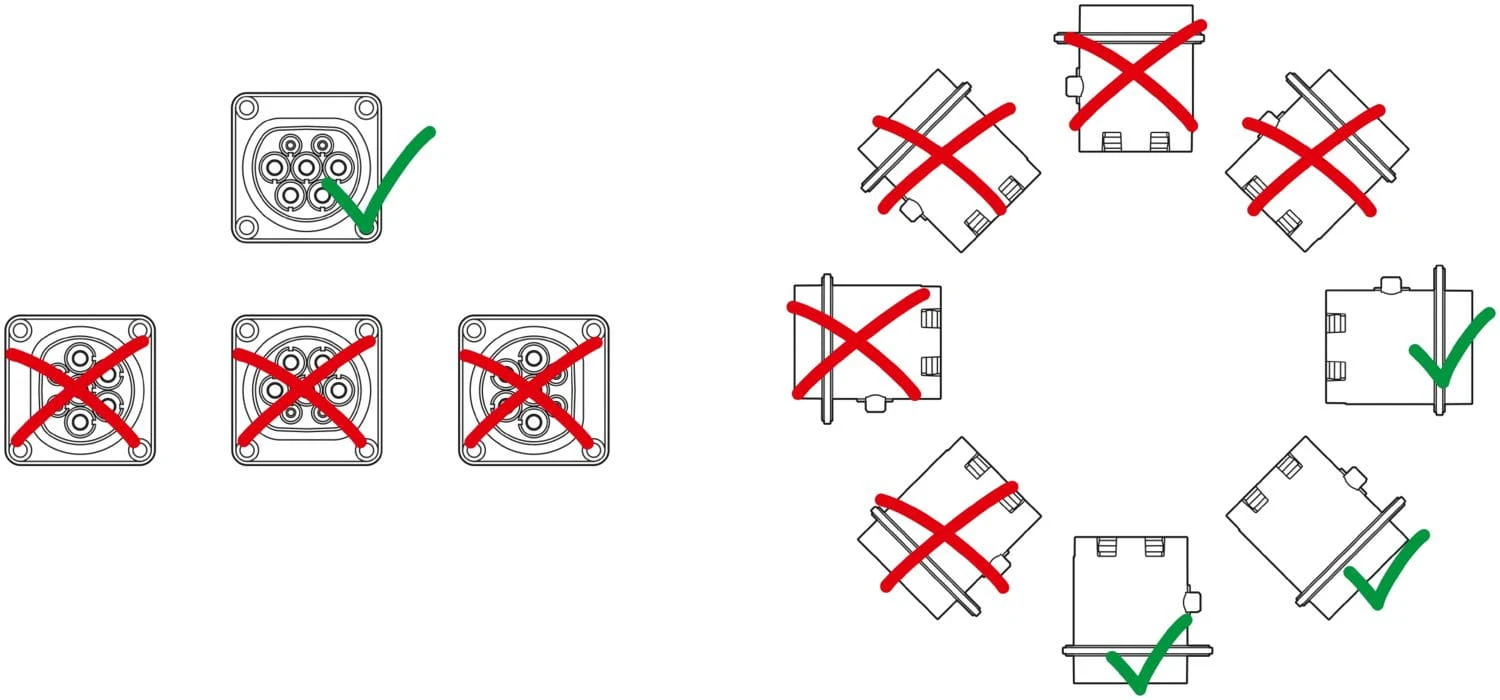

Montaż na tylnej ściance (Możliwe pochylenie z przodu od 0 do 90 stopni)

Sposób montażu Klapka ochronna:
Montaż na tylnej ściance

Śruby mocujące:
Gwint M5

Korzyści

  • Moc do 22 kW zapewnia efektywne ładowanie pojazdów elektrycznych.
  • Ponad 10 000 cykli wtykania gwarantuje długą żywotność.
  • Czujniki temperatury i diagnostyka chronią przed przegrzaniem i uszkodzeniami.
  • Modułowa budowa umożliwia elastyczne dopasowanie do różnych instalacji.
  • Spełnia normy IEC 62196-2 i posiada ochronę IP44/IP54 przed pyłem i wodą.

Minimalna liczba towaru w zamówieniu detalicznym

  • Minimalna liczba towaru w zamówieniu detalicznym 10

Minimalna liczba towaru w zamówieniu hurtowym

  • Minimalna liczba towaru w zamówieniu hurtowym 10
