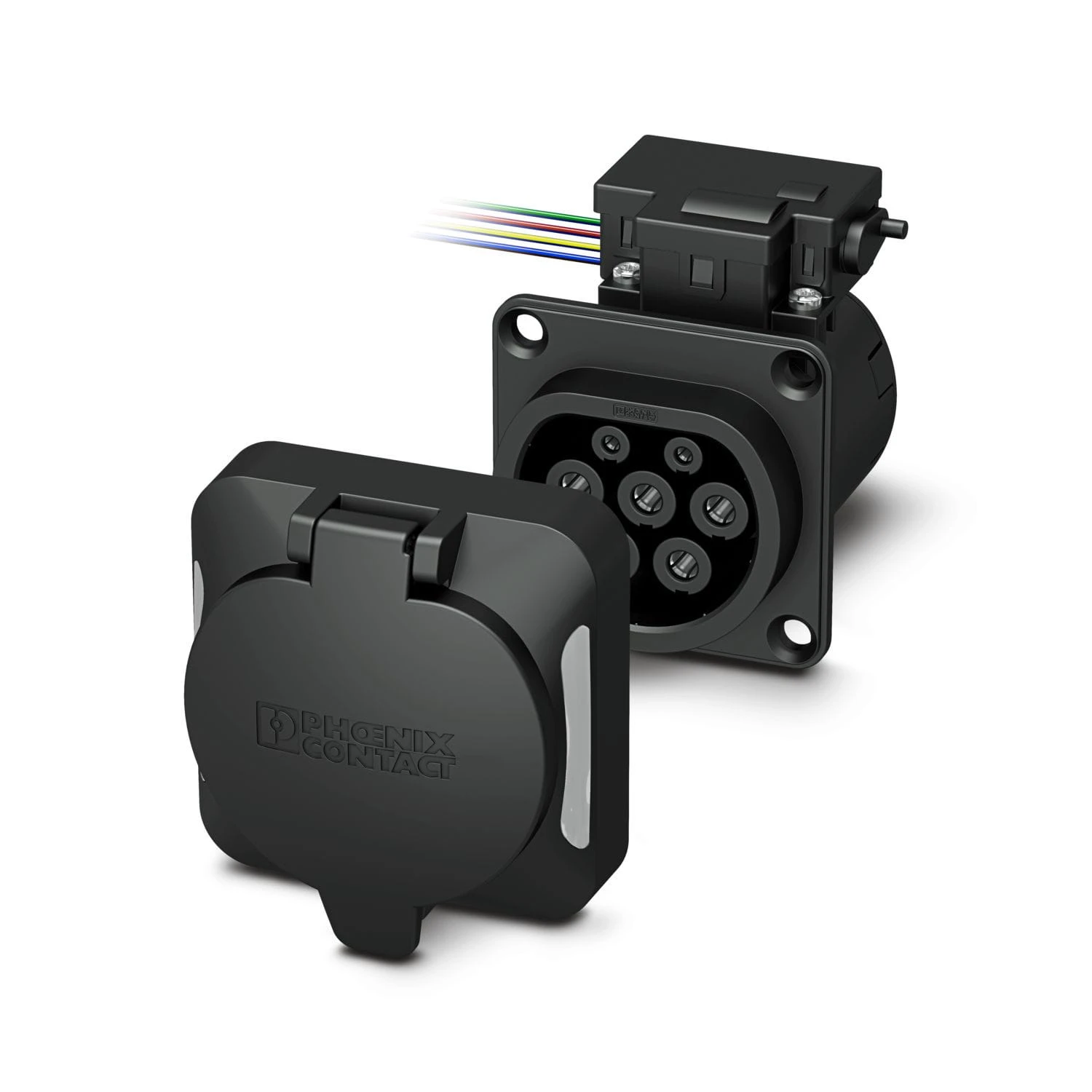

EV-T2M3SO12-4P-P-SET - Infrastrukturalne gniazda ładowania | 1164423

Przejdź do sekcji Opinie

Dostępność:

duża ilość

Odbiór osobisty za darmo

odbiór w siedzibie firmy

109,51 zł

bez 23% VAT

Ceny podane bez kosztów dostawy.

Ilość

sztuka

Zapytaj o produkt

Udostępnij

Opis

Koszty dostawy

Opinie

Produkty powiązane

Gniazda ładowania AC do stacji ładowania i ładowarek naściennych

Gniazda ładowania CHARX connect modular typu 2 są instalowane w stacjach ładowania AC oraz naściennych ładowarkach, umożliwiając ładowanie pojazdów elektrycznych prądem przemiennym za pomocą przenośnych kabli ładowania AC o mocy do 22 kW. Dzięki modułowej konstrukcji systemu możliwe jest dostosowanie projektu i funkcji do specyficznych potrzeb użytkownika.

Właściwości produktu:

Typ produktu:

Infrastrukturalne gniazda ładowania

Rodzina produktów:

CHARX connect modular

Zastosowanie:

do ładowania pojazdów elektrycznych (EV) prądem przemiennym (AC)

kompatybilność z wtykami stacji ładowania

Standard ładowania:

Typ 2

Tryb ładowania:

Tryb 3, przypadek B

Parametry elektryczne

Sposób przesyłania sygnałów:

Modulacja szerokości impulsu

Informacja na temat rodzaju przyłącza:

Podłączenie za pomocą konektorów płaskich męskich, z możliwością odłączenia i ponownego podłączenia

Rodzaj prądu ładowania:

AC 3-fazowy

Klasa mocy ładowania:

22 kW

Moc ładowania:

maks. 26,6 kW

Prąd ładowania

maks. 32 A

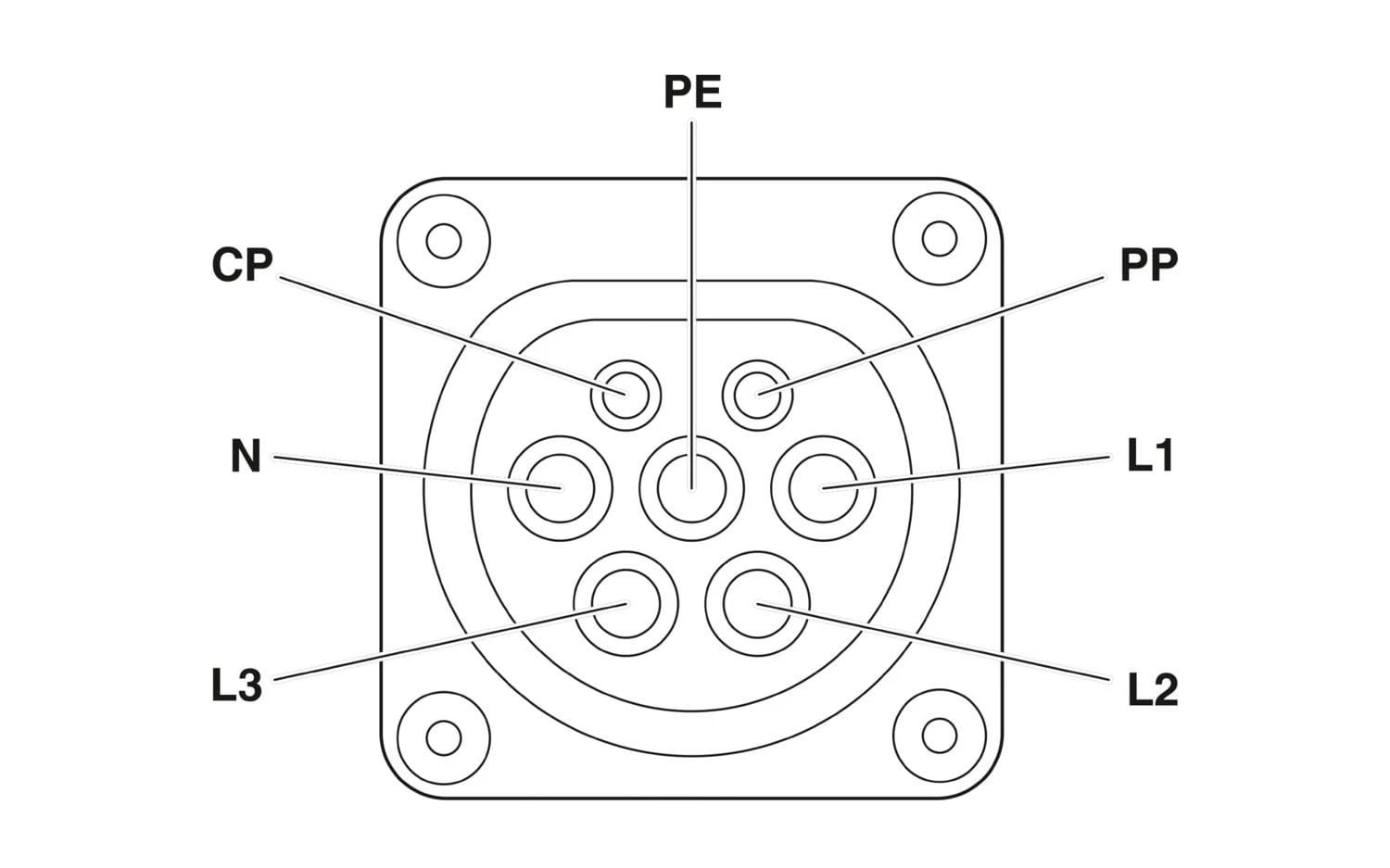

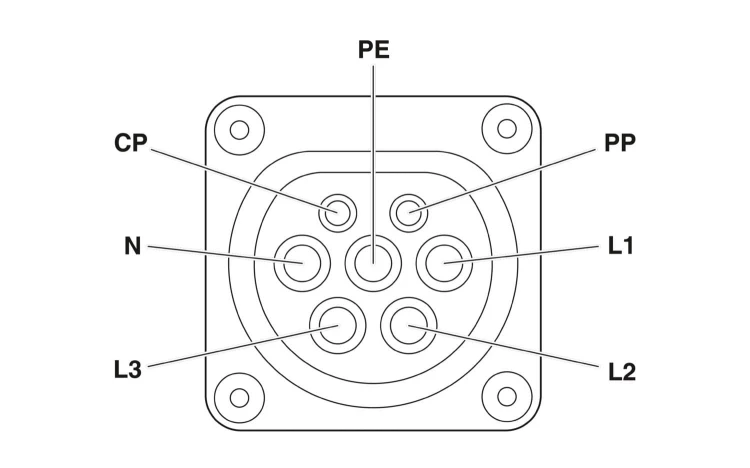

Zestyk mocy

Liczba

5 (L1, L2, L3, N, PE)

Napięcie znamionowe

480 V AC

Prąd znamionowy

32 A

Zestyk sygnałowy

Liczba

2 (CP, PP)

Napięcie znamionowe

30 V AC

Prąd znamionowy

2 A

Funkcja LED

Zastosowanie

do wyświetlania stanu ładowania

Pozycja

w ramce klapki ochronnej

Wersja przyłącza

wspólna katoda

Czujniki temperatury (Łańcuch PTC)

Typ czujnika

Łańcuch PTC

Normy/przepisy

DIN EN 60738-1

Diagnostyka

Zwarcie, przerwanie przewodu

Miejsce montażu

Czujnik na stykach AC

Zakres pomiarowy rezystancja

od 800,00 Ω do 300,00 kΩ

Rezystancja

> 10 kΩ ((wartość wyłączenia))

Zalecany prąd pomiarowy

≤ 1 mA (Umaks.= 24 V DC)

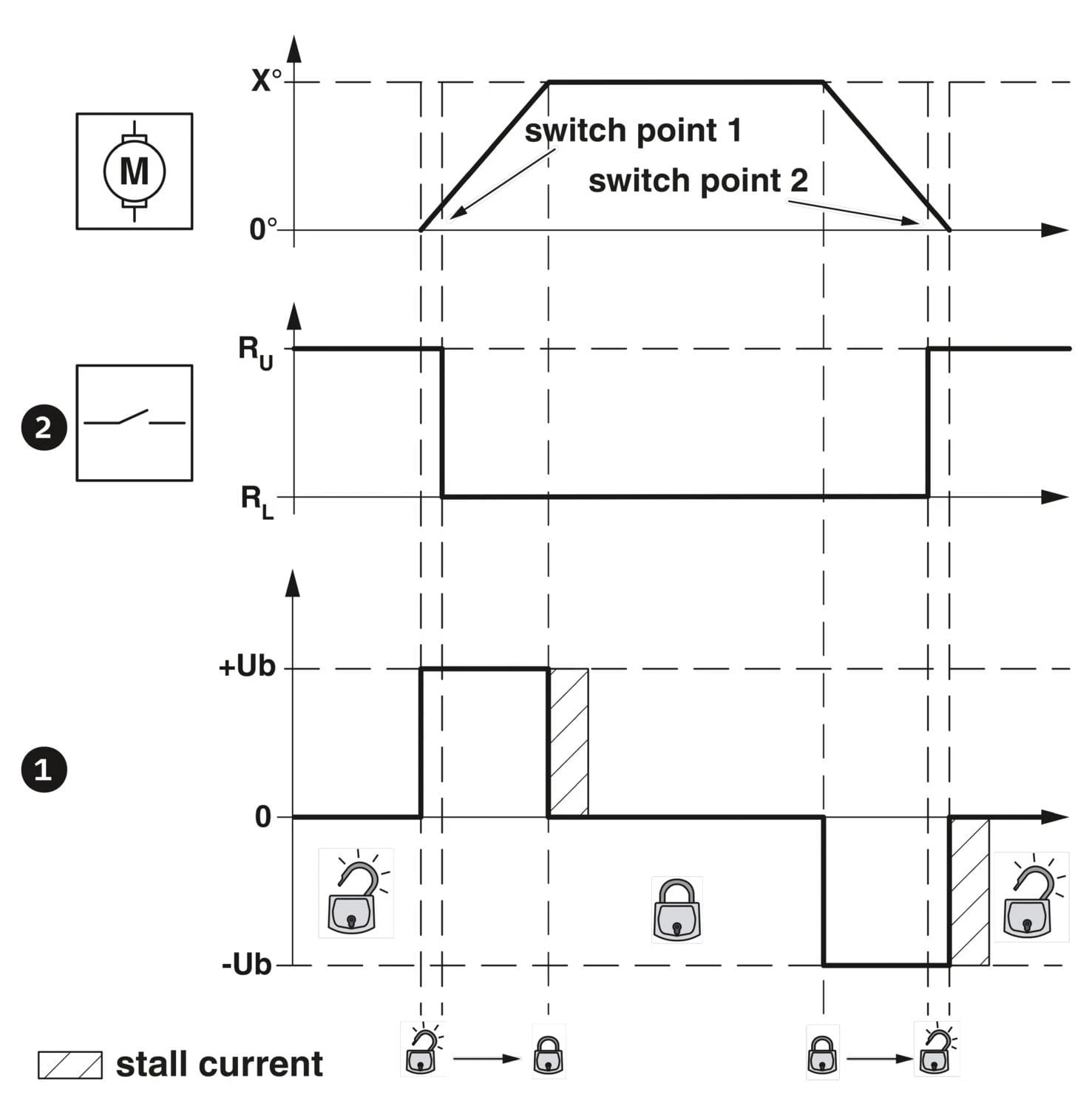

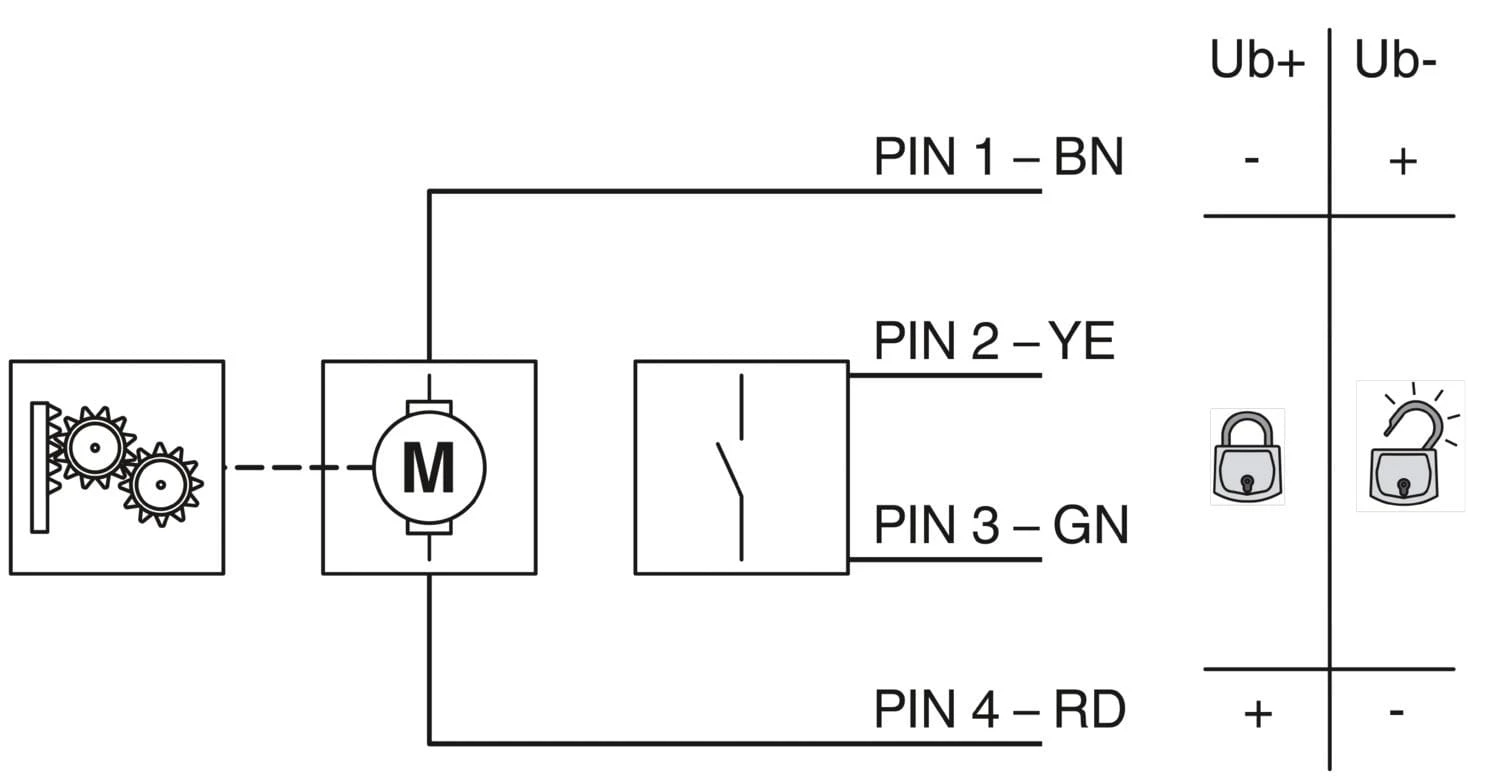

Siłownik blokady

Napięcie robocze

12 V

Wskazówka ilość biegun.

4-pinowe

Pozycja siłownika blokady

środek góra

Możliwy zakres zasilania na silniku

od 9 V do 16 V

Maksymalne napięcie do wykrycia blokady

30 V

Typowy prąd silnika przy blokadzie

0,2 A

Prąd wsteczny silnika

maks. 1 A

Maks. czas trwania z prądem odcinającym

1000 ms

Zalecany czas dostosowania

600 ms

Czas przerwy po schowaniu lub wysunięciu

3 s

Liczba cykli wtykania w okresie żywotności

> 10000 cykli przełączenia

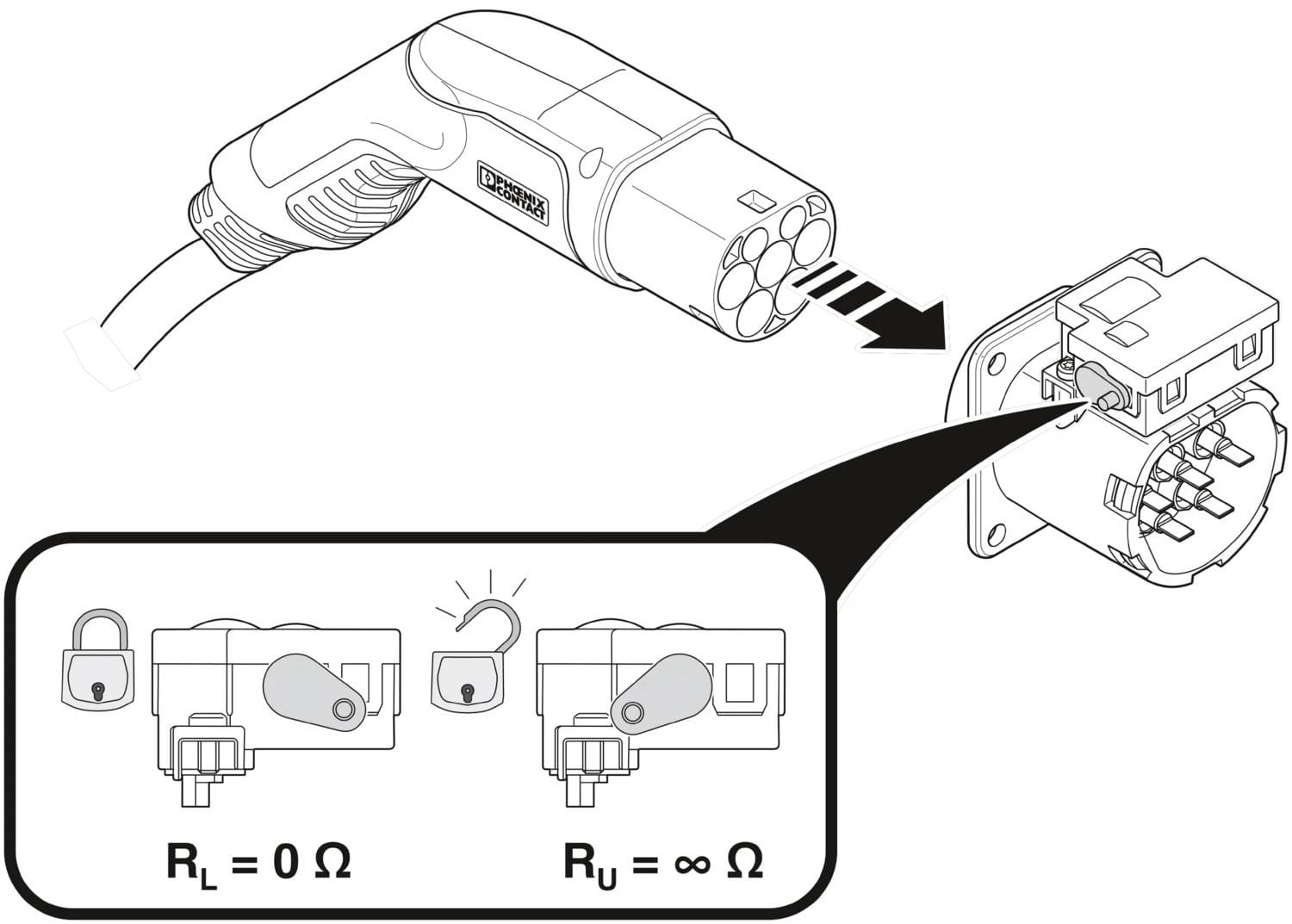

Rozpoznawanie ryglowania

tak

Mechaniczne odblokowanie awaryjne

tak

Temperatura otoczenia (praca)

od -30 °C do 50 °C

Długość przewodów

0,5 m

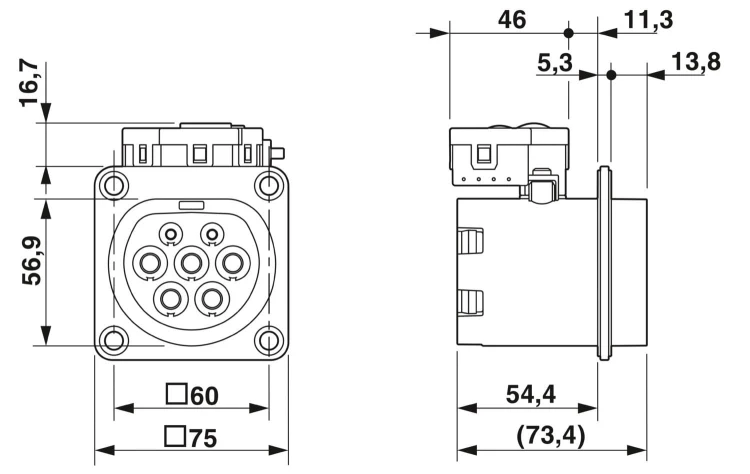

Wymiary

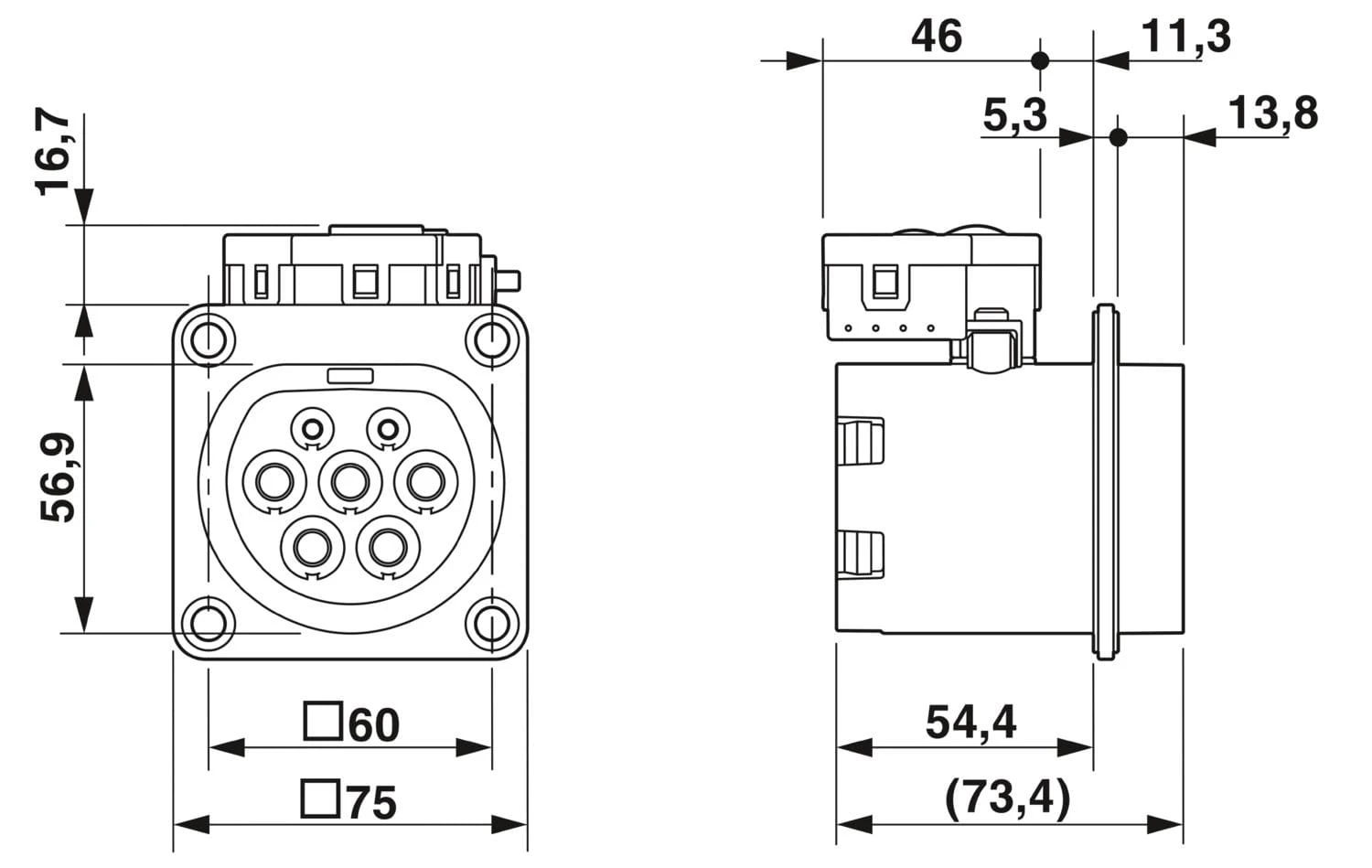

Gniazdo stacji ładowania

Rysunek:

Infrastrukturalne gniazda ładowania 1164423

Szerokość :

75 mm

Wysokość:

91,71 mm

Głębokość :

87,95 mm

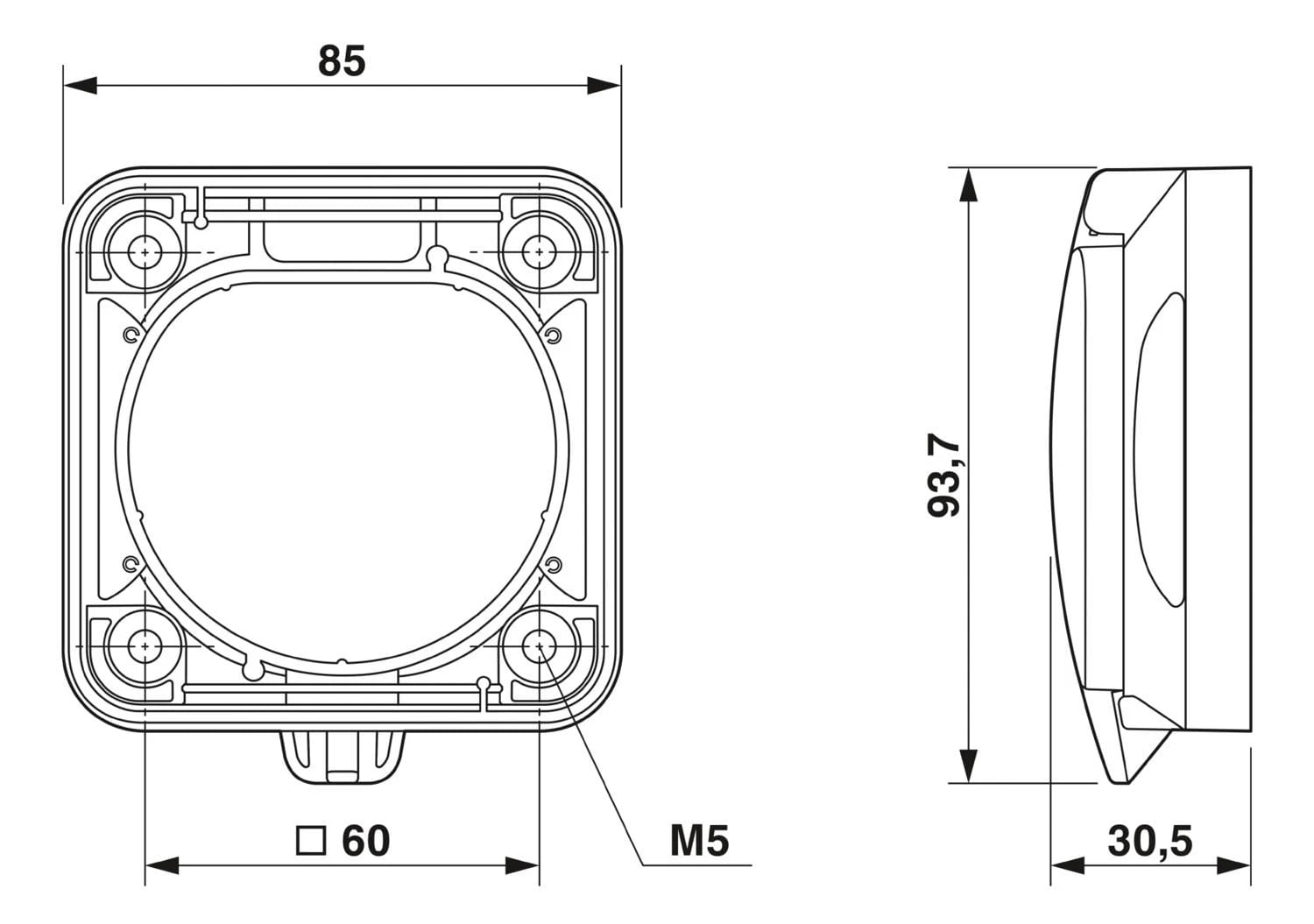

Klapka ochronna

Rysunek:

Szerokość :

84,9 mm

Wysokość:

93,7 mm

Głębokość :

30,5 mm

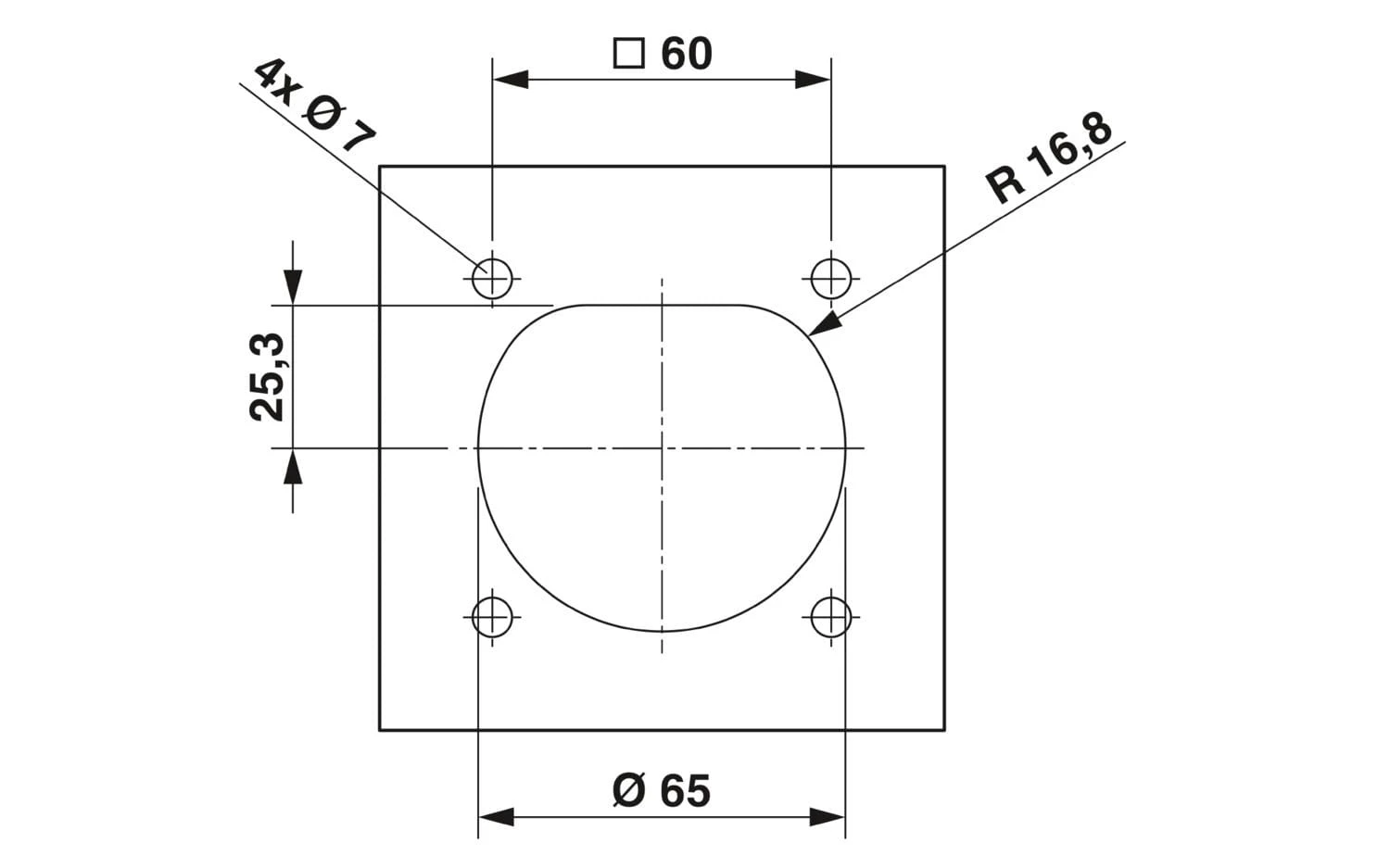

Wymiary otworu

Rysunek:

Szerokość :

60 mm

Wysokość:

60 mm

Osłonka

Szerokość :

64 mm

Wysokość:

57 mm

Głębokość :

24 mm

Parametry mechaniczne

Ruch klapki:

Samozamykająca

Liczba cykli wtykania:

> 10000

Siła wcisku:

< 100 N

Siła ciągnienia:

< 100 N

Warunki otoczenia

Stopień ochrony (Gniazdo stacji ładowania):

IP44 (wetknięty)

Stopień ochrony (Klapka ochronna):

IP54

Temperatura otoczenia (praca):

od -30 °C do 50 °C

Temperatura otoczenia (składowanie/transport):

od -40 °C do 80 °C

Montaż

Sposób montażu Gniazdo stacji ładowania:

Montaż na tylnej ściance (Możliwe pochylenie z przodu od 0 do 90 stopni)

Sposób montażu Klapka ochronna:

Montaż na tylnej ściance

Śruby mocujące:

Gwint M5

Korzyści

Moc do 22 kW zapewnia efektywne ładowanie pojazdów elektrycznych.
Ponad 10 000 cykli wtykania gwarantuje długą żywotność.
Czujniki temperatury i diagnostyka chronią przed przegrzaniem i uszkodzeniami.
Modułowa budowa umożliwia elastyczne dopasowanie do różnych instalacji.
Spełnia normy IEC 62196-2 i posiada ochronę IP44/IP54 przed pyłem i wodą.
