3-fazowy licznik energii MID - EMU Professional II 3/5 LoRa

Informacje o Produkcie

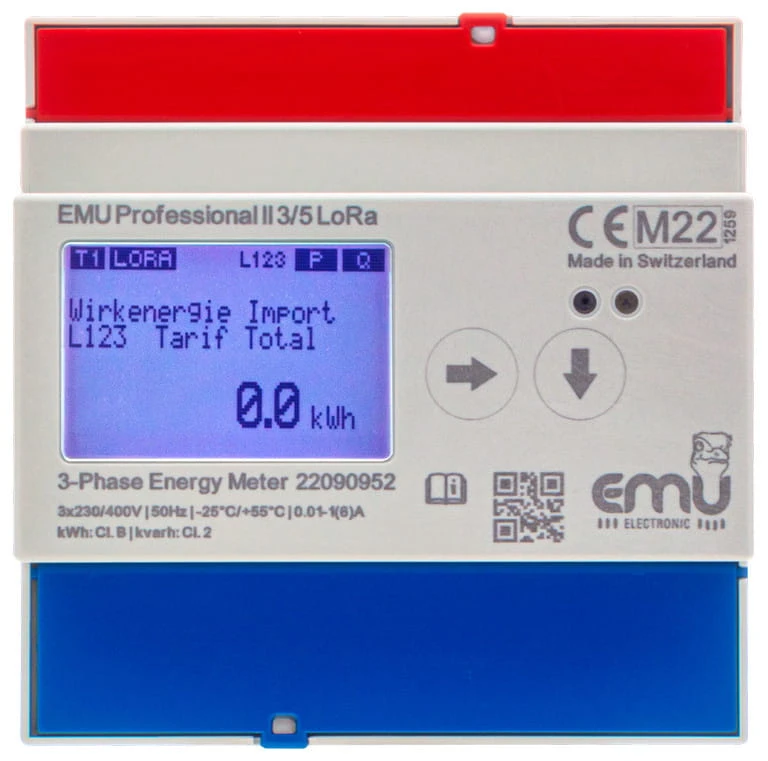

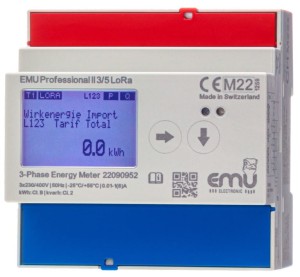

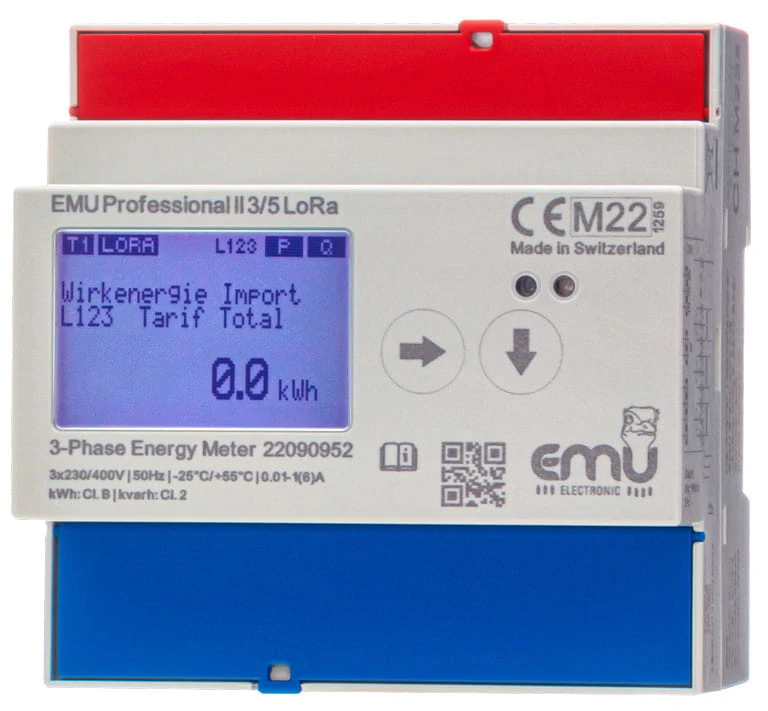

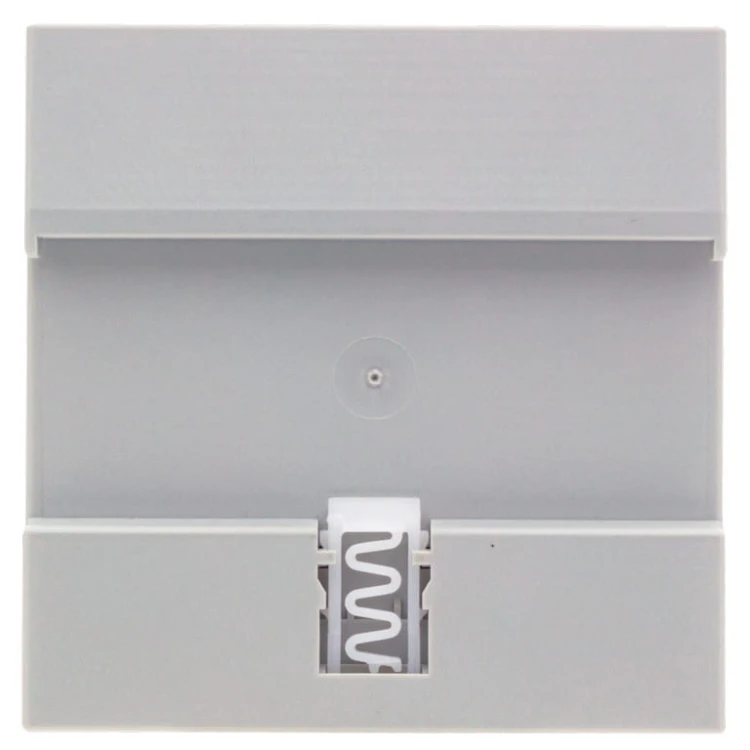

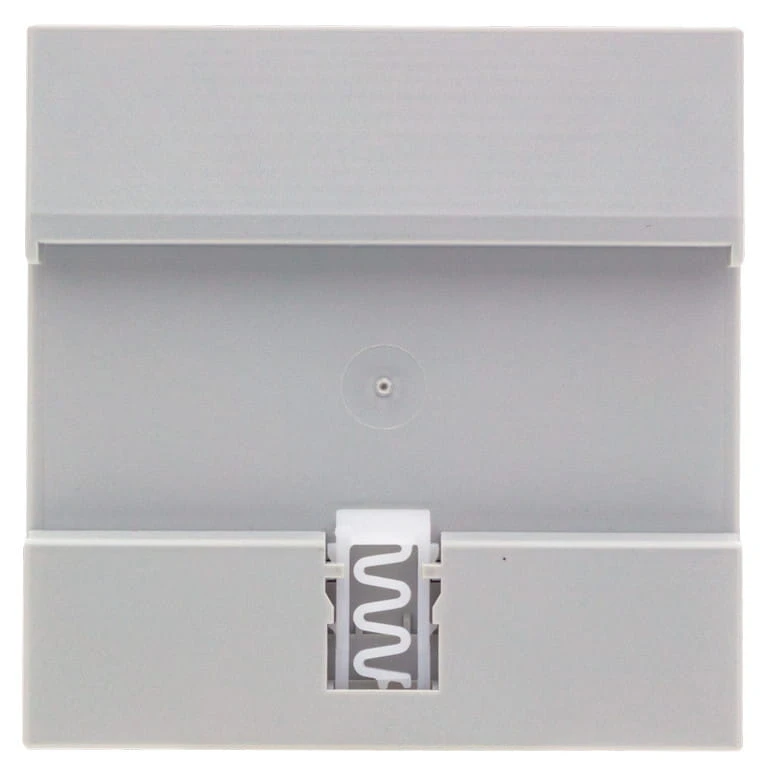

Trójfazowy licznik energii pośredni EMU Professional II 3/5 LoRa ext. Ant. do montażu na szynie DIN wyposażony jest w wbudowany bezprzewodowy interfejs LoRa. Licznik EMU Professional II nadaje się do zarządzania energią zgodnie z normą ISO 5000, submeteringu oraz rozliczeń.

Ta wersja posiada antenę LoRa wewnętrzną oraz zewnętrzne złącze SMA dla anteny.

Interfejs LoRa

Aby zapewnić stabilne, wysokowydajne połączenie z LoRaGateway, interfejs LoRa nieustannie dostosowuje optymalne parametry transmisji i odbioru. Dla łatwiejszej integracji licznika energii status połączenia z siecią LoRa można odczytać na wyświetlaczu w dowolnym momencie.

Sieć i komunikacja

Pasmo częstotliwości: EU 863-870MHz
Typ: urządzenie klasy C
Komunikacja dwukierunkowa. Interfejs LoRa jest zawsze gotowy do odbioru (klasa C).
Siła sygnału: 14dBm
Uwaga: Gdy licznik energii LoRa EMU Professional II 3/5 ext. Ant. pracuje w sieci LoRa, która nie obsługuje urządzeń klasy C, będzie działał jako urządzenie klasy A.

Konfiguracja licznika energii pośredniego LoRa ex factory

Każdy licznik energii LoRa posiada następującą konfigurację fabryczną:

• JoinMode: OTAA
• DevEUI (począwszy od 102CEF)
• AppKey
• AppEUI: 10 2C EF 00 00 00 00 00

(DevEUI oraz AppKey można odczytać na wyświetlaczu. AppEUI zawsze wynosi 10 2C EF 00 00 00 00 00.)

Odczyty licznika LoRa

Odczyty licznika obejmują:

• Zużycie energii czynnej (kWh) i oddawanie energii czynnej (kWh)
• Zużycie energii biernej (kWh) i oddawanie energii biernej (kWh)
• Moc czynną (kW)
• Moc bierną (kVAR)
• Moc pozorną (kVA)
• Prąd (A)
• Częstotliwość (Hz)
• Liczbę awarii napięcia
• Współczynnik transformatora prądowego

Wyświetlacz LCD

Odczyt i ustawianie parametrów jest proste dzięki graficznemu wyświetlaczowi LCD o wymiarach 38x28 mm z podświetleniem LED, który zapewnia doskonałą widoczność cyfr i liter. Język wyświetlania (np. angielski lub niemiecki) można wybrać za pomocą przycisków.

Konfiguracja licznika energii

Do konfiguracji używane są przyciski dotykowe. Dla każdej zmiany konfiguracji należy nacisnąć zapieczętowany przycisk serwisowy. Współczynnik transformatora prądowego (transformator 1A lub 5A, do 20000/5 lub 4000/1 A) można konfigurować kilkukrotnie. Za pomocą przycisków sterujących można wygenerować nowy klucz LoRa lub rozpocząć ponowne dołączenie.

Wyjście impulsowe S0

Trójfazowy licznik energii pośredni EMU Professional II 3/5 LoRa posiada konfigurowalne wyjście impulsowe S0 dla energii czynnej lub biernej.
Liczba impulsów na kWh/kvarh: 1, 10, 100, 1000 lub 10000
Długość impulsu: 2ms, 10ms, 30ms, 40ms, 120ms

Producent licznika energii

Trójfazowy licznik energii pośredni M-Bus jest produkowany w Szwajcarii przez firmę EMU Electronic Ltd.

Funkcje

• Dwukierunkowy trójfazowy licznik energii z interfejsem LoRa
• Wbudowany interfejs LoRa oraz zewnętrzne złącze SMA dla anteny LoRa
• Bezprzewodowy interfejs LoRa
• 3x230/400V
• Licznik pośredni wykorzystujący transformatory prądowe 5A i 1A
• Współczynnik transformatora prądowego można konfigurować kilkukrotnie za pomocą przycisku serwisowego
• MID B+D, do celów rozliczeniowych
• Klasa dokładności B (1%)
